ГОСТЬОВІ ЛЕКЦІЇ ВІД ПРОФЕСОРА ГЮНТЕРА ГЕССЛЕРА

6 та 13 травня, вже традиційно по середах відбулися гостьові лекції для студентів ФБТ професора Мюнхенського університету Гюнтера Гесслера.

Лекції були присвячені Soil Nailing, так званій методиці армування сипучих грунтів анкерами. Методика є більш поширеної в країнах Европи й вдноситься до так званих пасивних систем підсилення грунтів на відміну від технолгії влаштування підпірних стін, які є «активними».

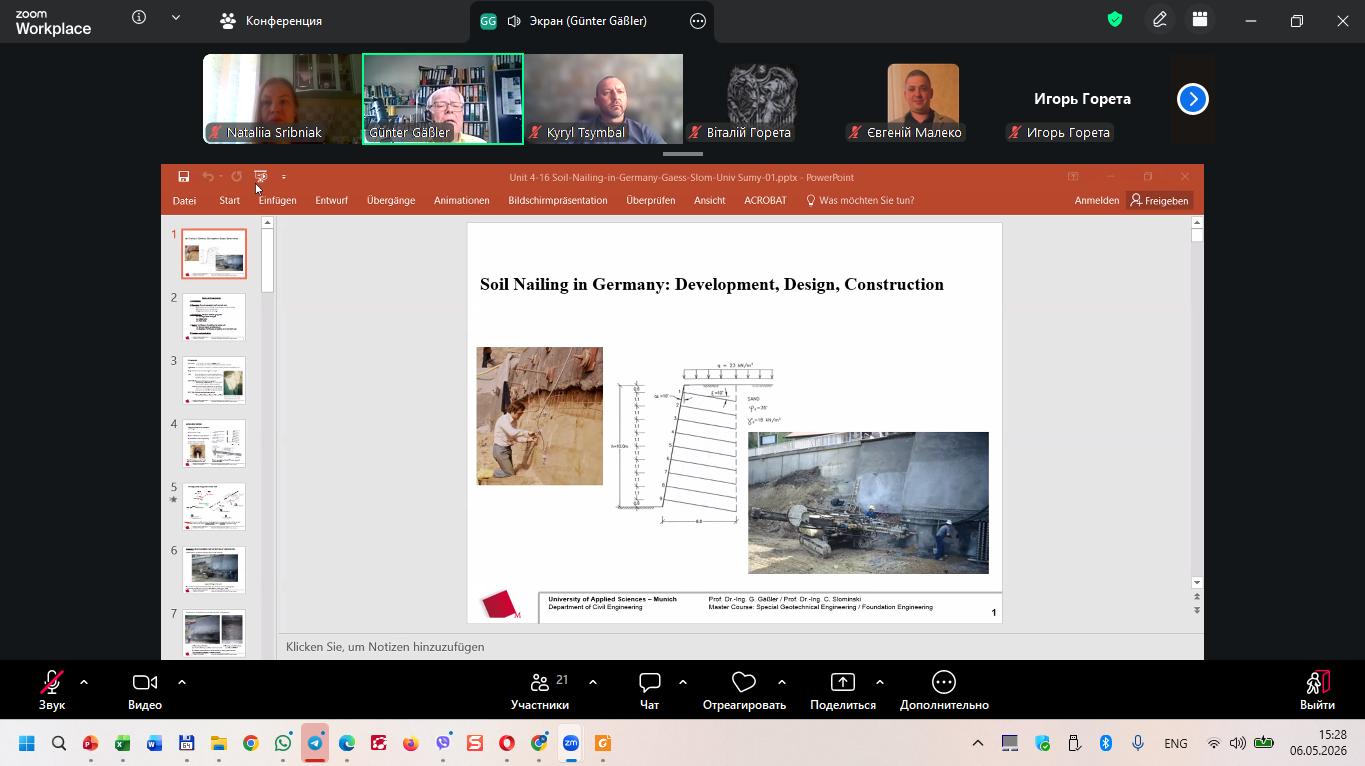

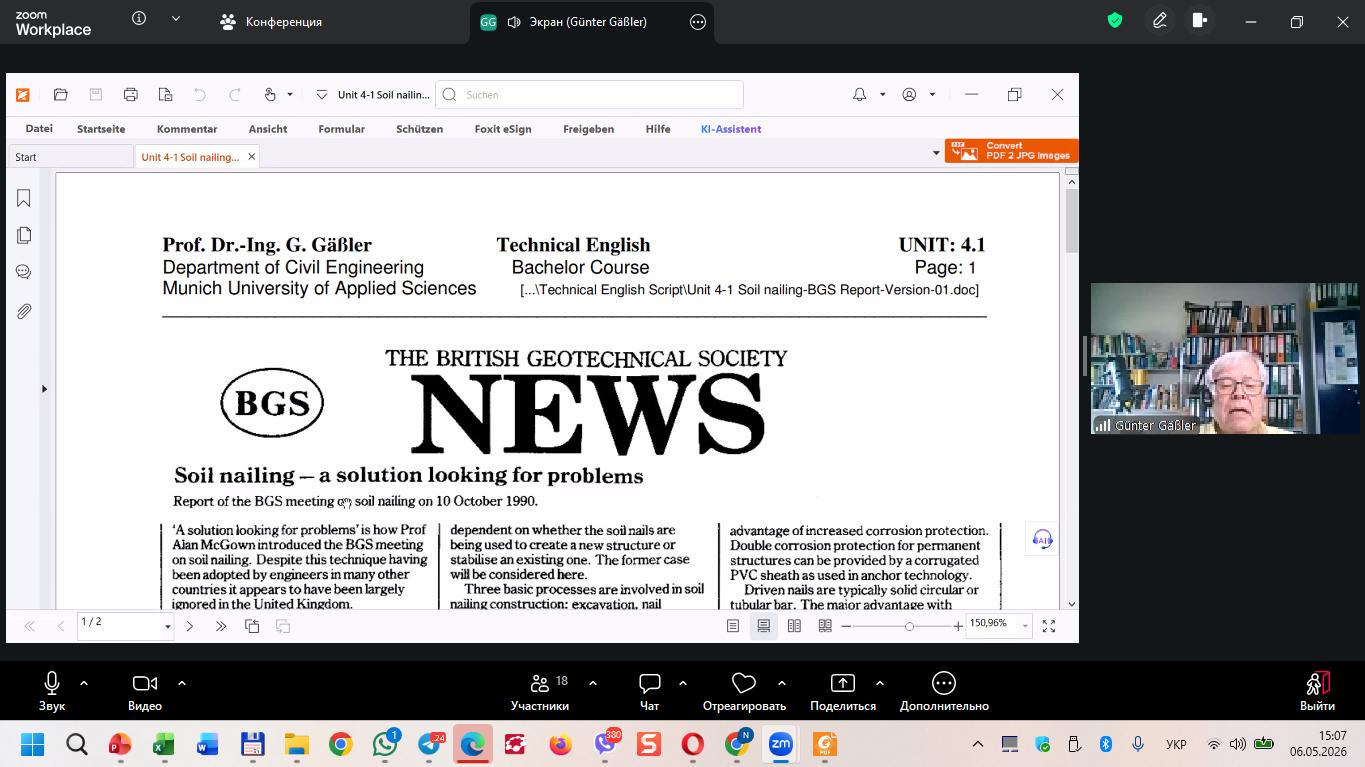

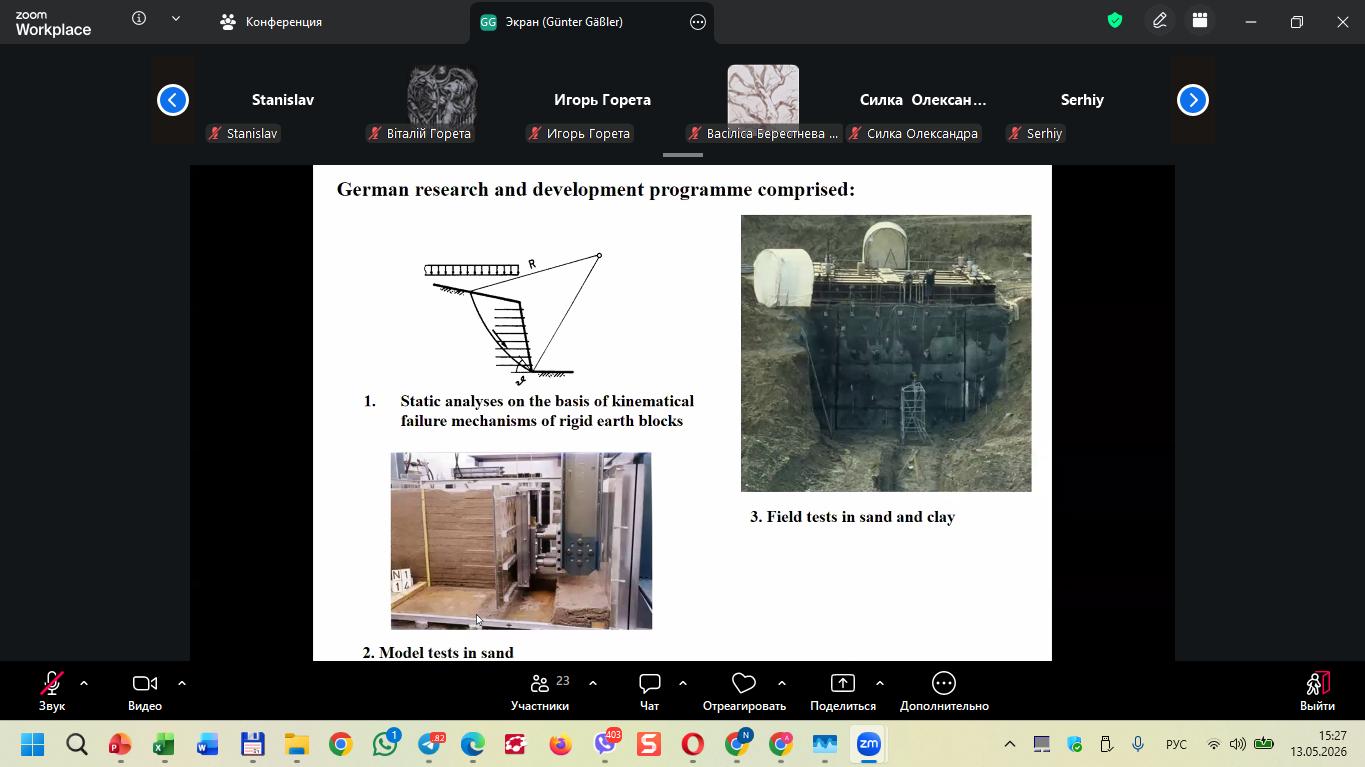

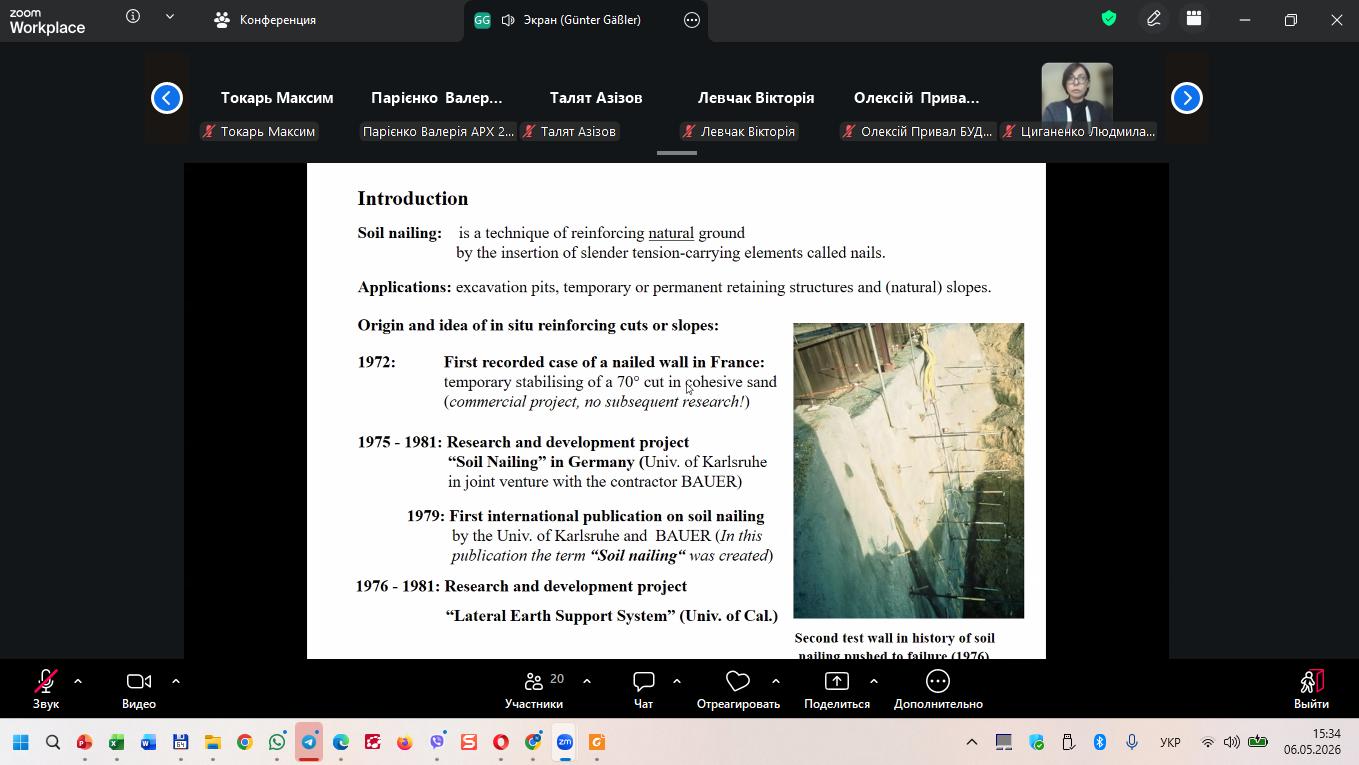

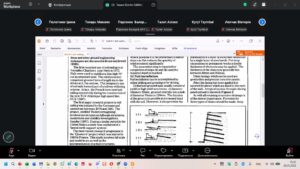

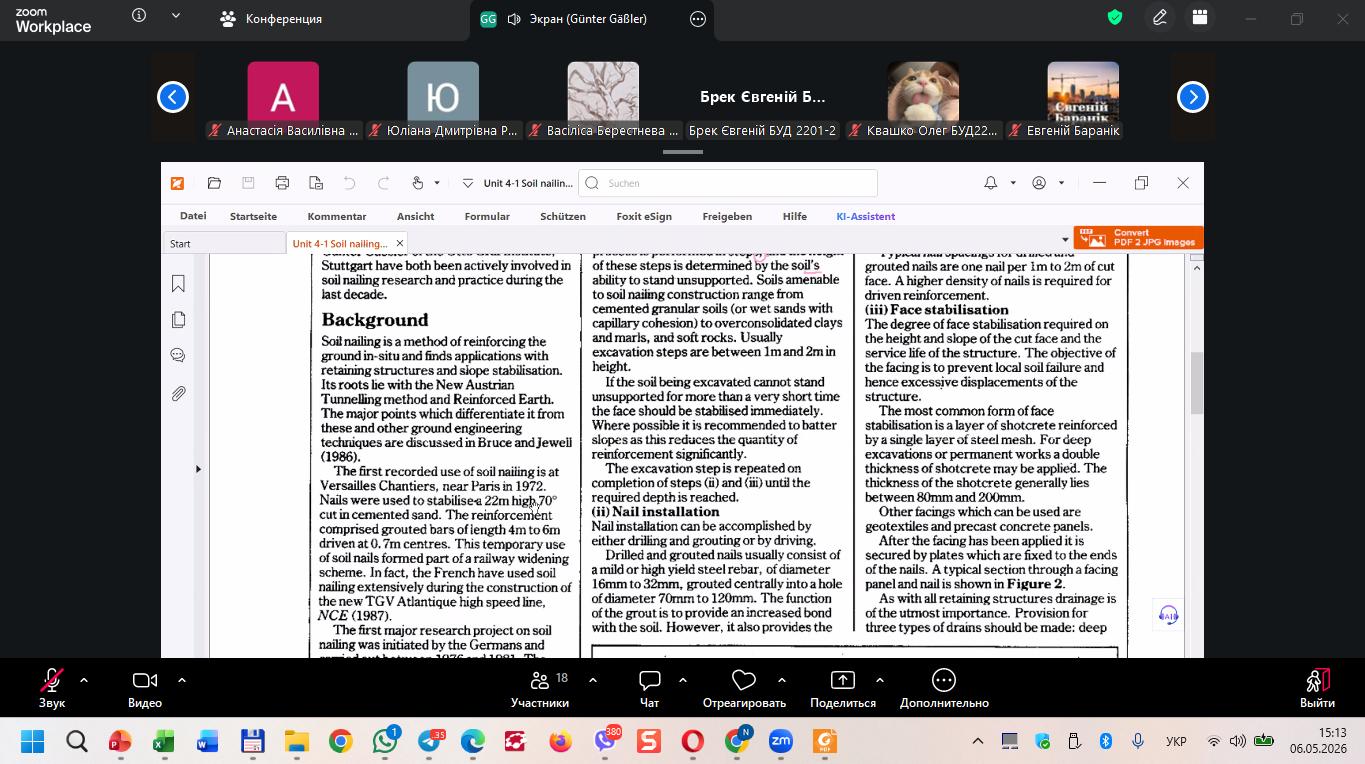

Метод підсилення ґрунтів, описаний у праці “Soil Nailing in Germany: Development, Design, Construction”, базується на класичних принципах технології soil nailing (ґрунтового армування “цвяхами”), які були активно розвинені саме у Німеччині та Франції.

Метод ґрунтового армування soil nailing ґрунтується на принципі перетворення нестійкого ґрунтового масиву у просторово армовану та стійку систему. Його основна ідея полягає не у спорудженні окремої масивної підпірної конструкції, а в укріпленні самого ґрунту шляхом введення в нього сталевих стрижнів — ґрунтових цвяхів. Після встановлення цвяхів ґрунт і армуючі елементи починають працювати спільно як єдиний композитний масив, що за своєю поведінкою нагадує гравітаційну підпірну стінку. Завдяки цьому значно підвищується загальна стійкість схилу або виїмки.

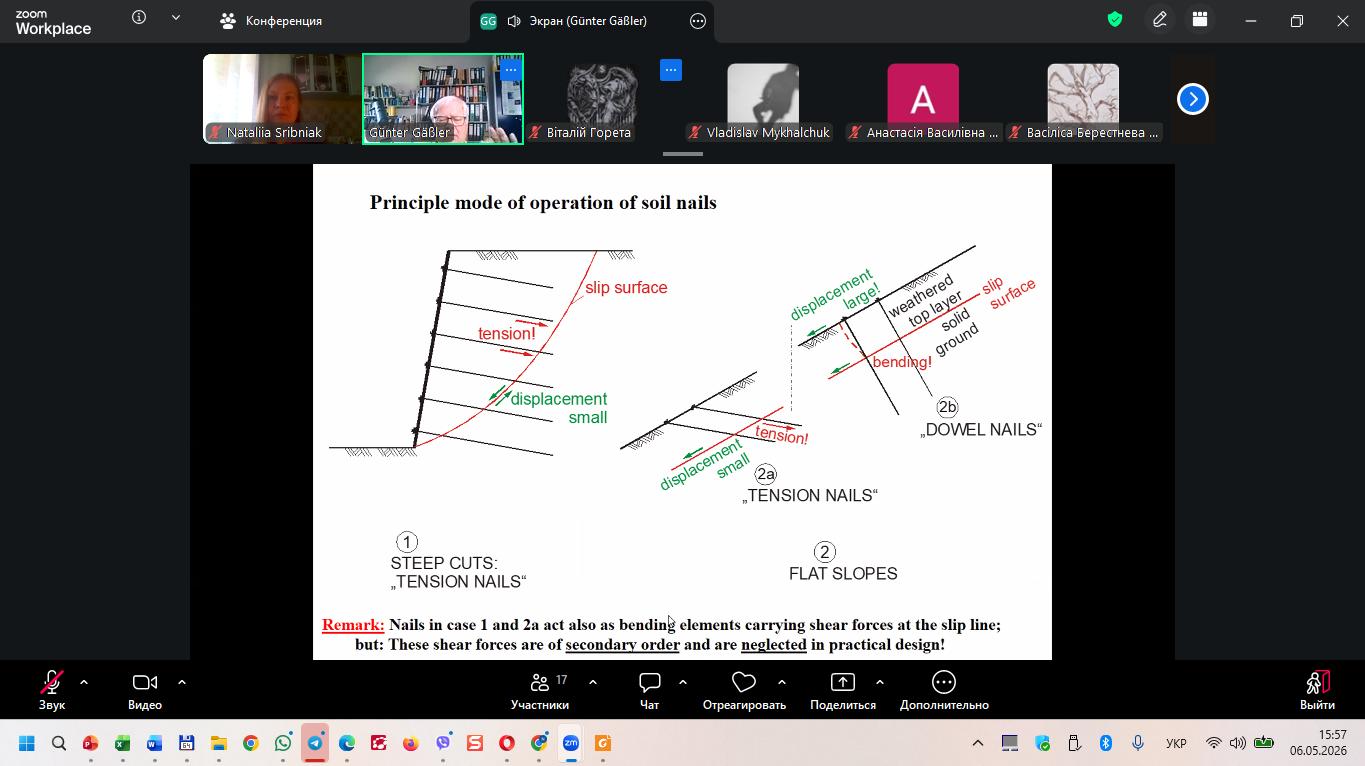

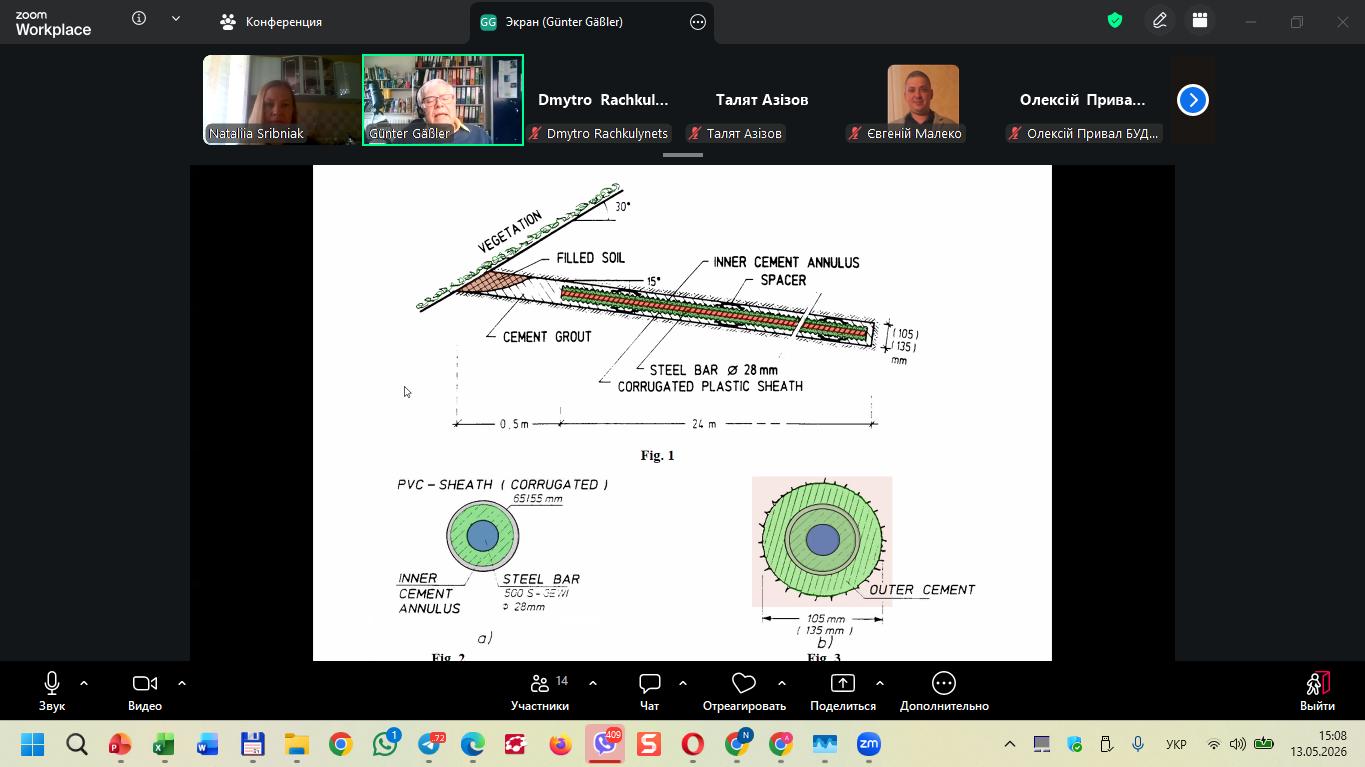

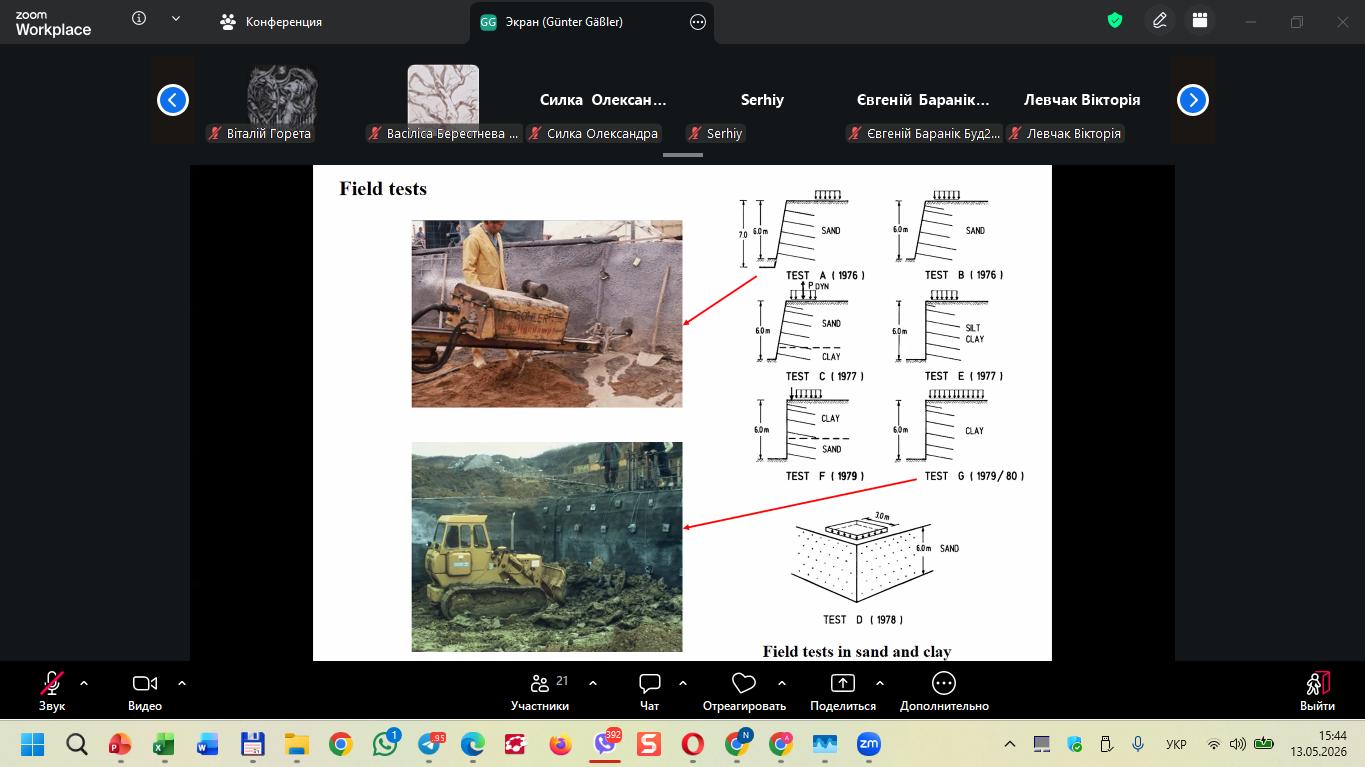

Однією з ключових особливостей методу є пасивний характер роботи армуючих елементів. На відміну від попередньо напружених анкерів, ґрунтові цвяхи не створюють активного зусилля одразу після монтажу. Вони починають працювати лише тоді, коли в масиві виникають деформації або зсувні переміщення. Навантаження передається через сили тертя та зчеплення між ґрунтом, цементною ін’єкцією та сталевим стрижнем. Саме така схема взаємодії отримала назву пасивного армування.

Основний ефект від використання ґрунтових цвяхів полягає у підвищенні зсувної міцності масиву. Армуючі елементи обмежують горизонтальні переміщення ґрунту, перерозподіляють внутрішні напруження та збільшують умовну когезію ґрунту. У результаті зменшуються деформації укосу або стінок котловану, а стійкість системи суттєво зростає.

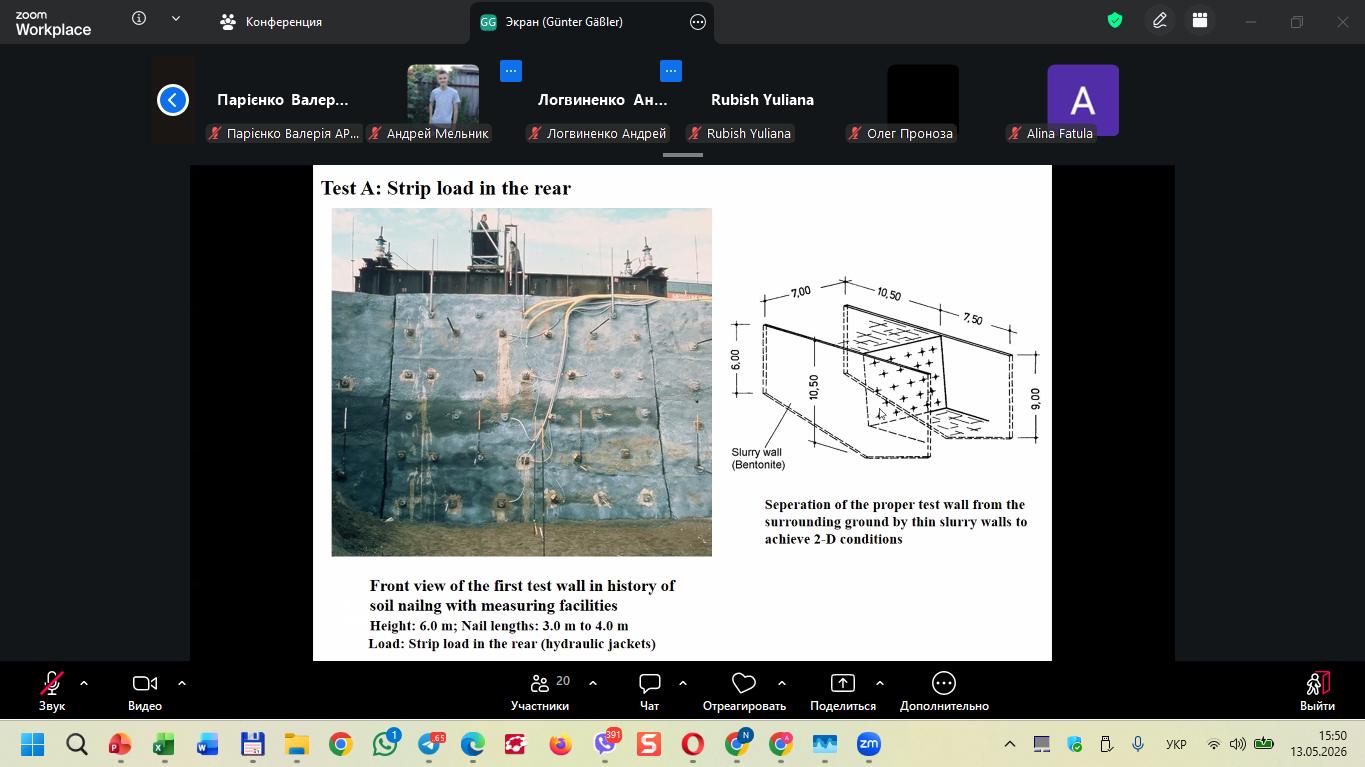

Цвяхи розміщують у ґрунті за певною схемою — з визначеним вертикальним і горизонтальним кроком, зазвичай із невеликим нахилом донизу. Таке розташування формує армовану зону, яка працює як єдине монолітне тіло. Саме ця армована частина масиву забезпечує сприйняття навантажень і стабільність конструкції.

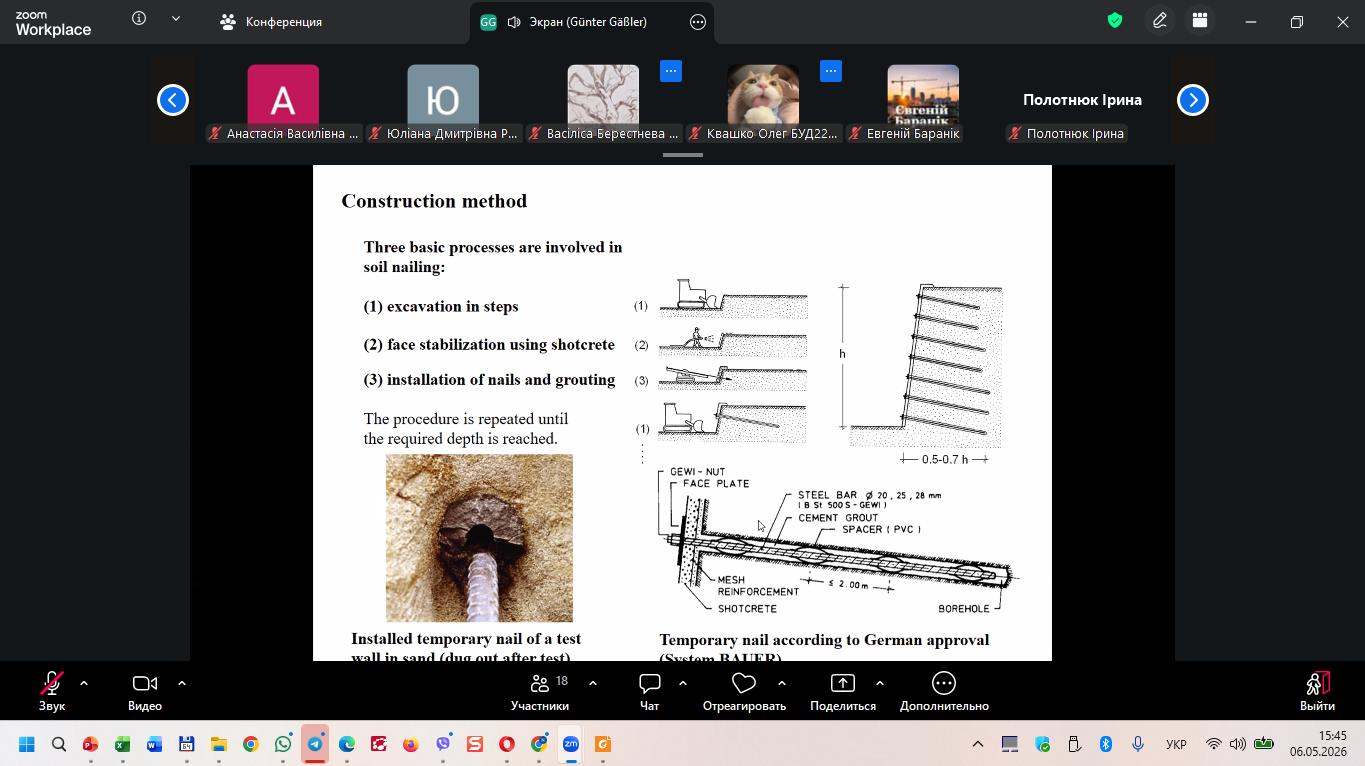

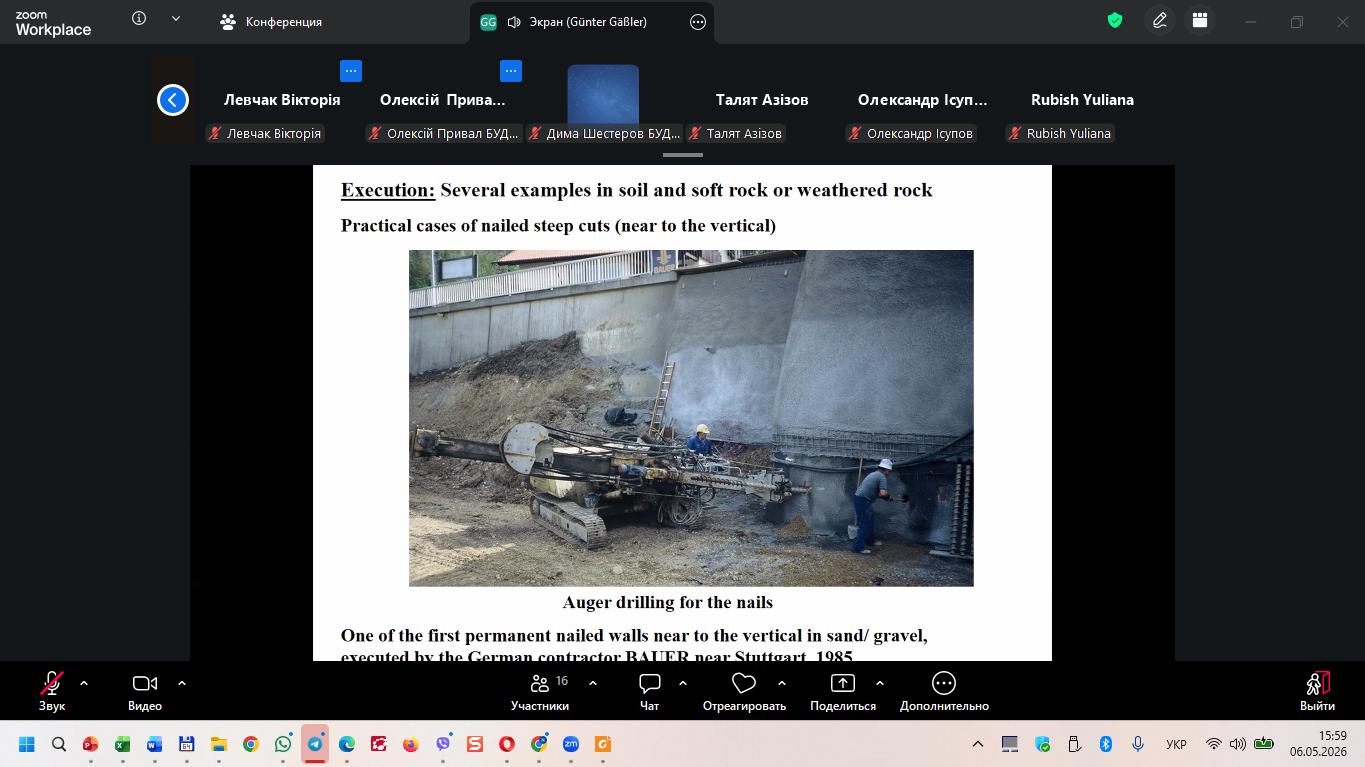

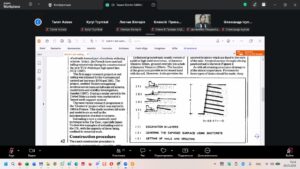

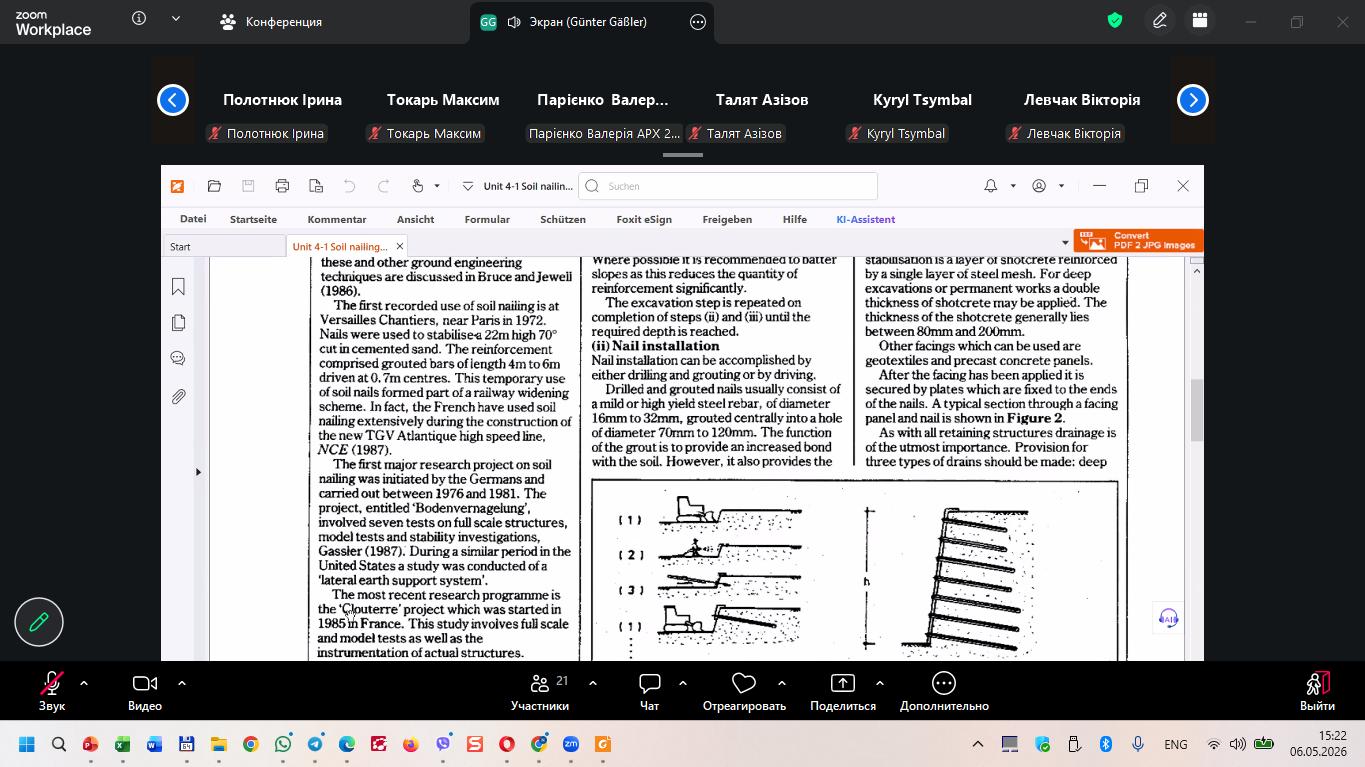

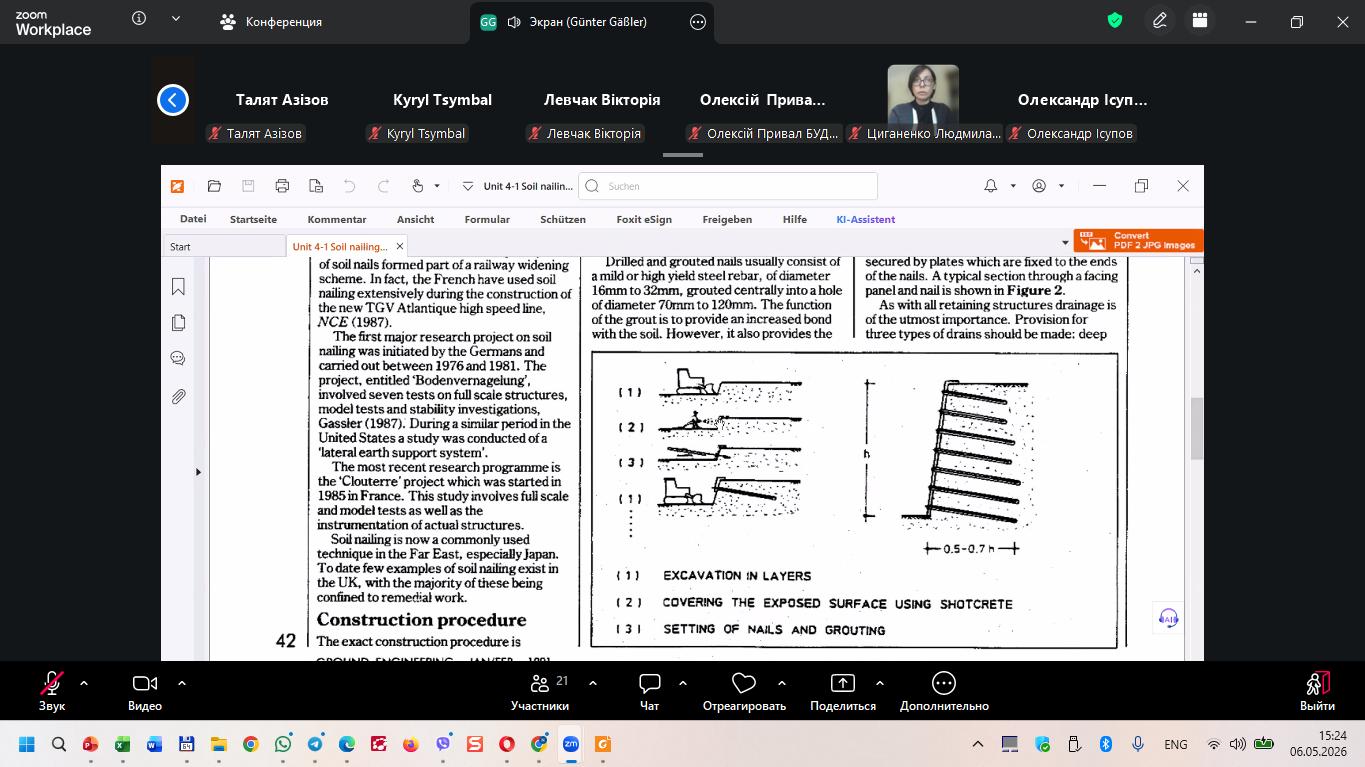

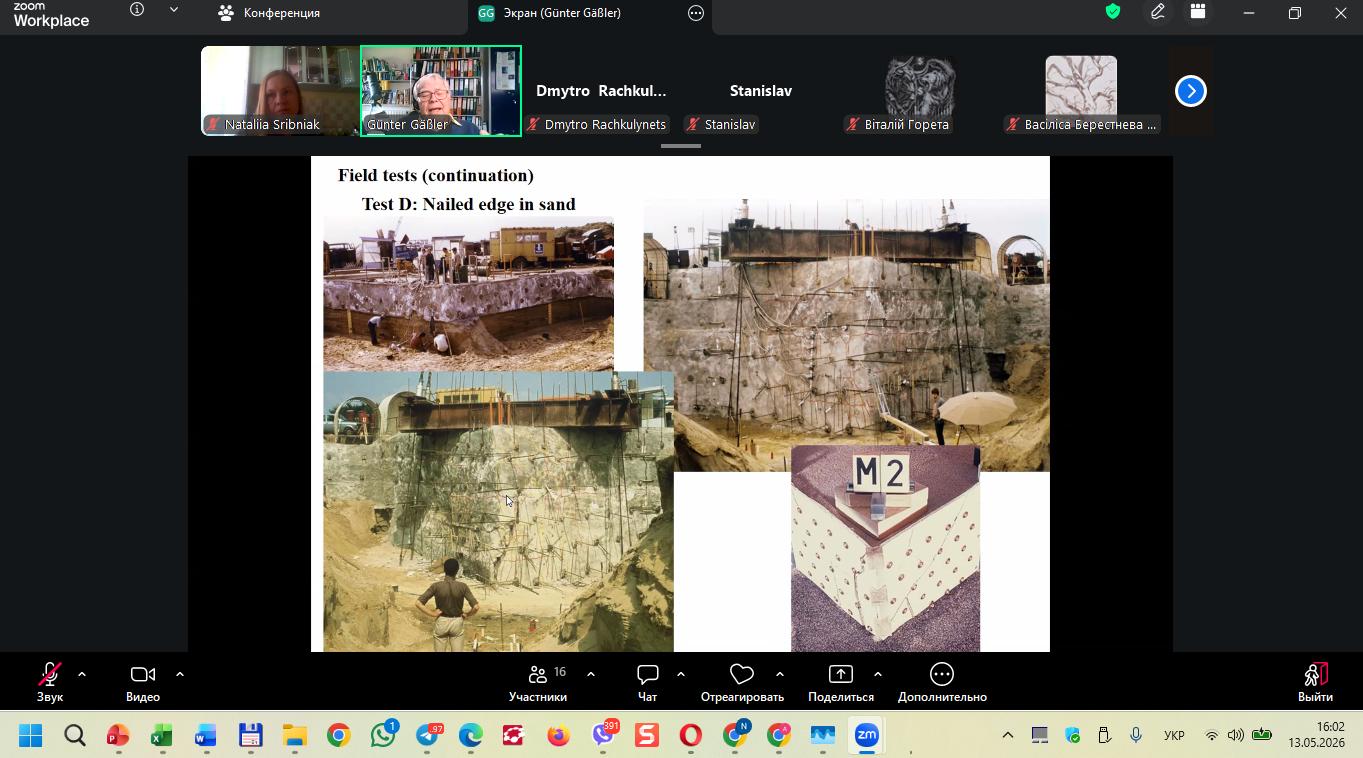

У німецькій інженерній практиці метод soil nailing переважно реалізується за технологією поетапного будівництва зверху вниз (top-down construction). Роботи виконують послідовними ярусами: спочатку розробляють невелику ділянку ґрунту, після чого бурять отвори, встановлюють сталеві цвяхи, виконують цементну ін’єкцію та наносять шар торкрет-бетону. Після завершення одного циклу переходять до наступного рівня. Така технологія дозволяє підтримувати стійкість масиву протягом усього процесу будівництва.

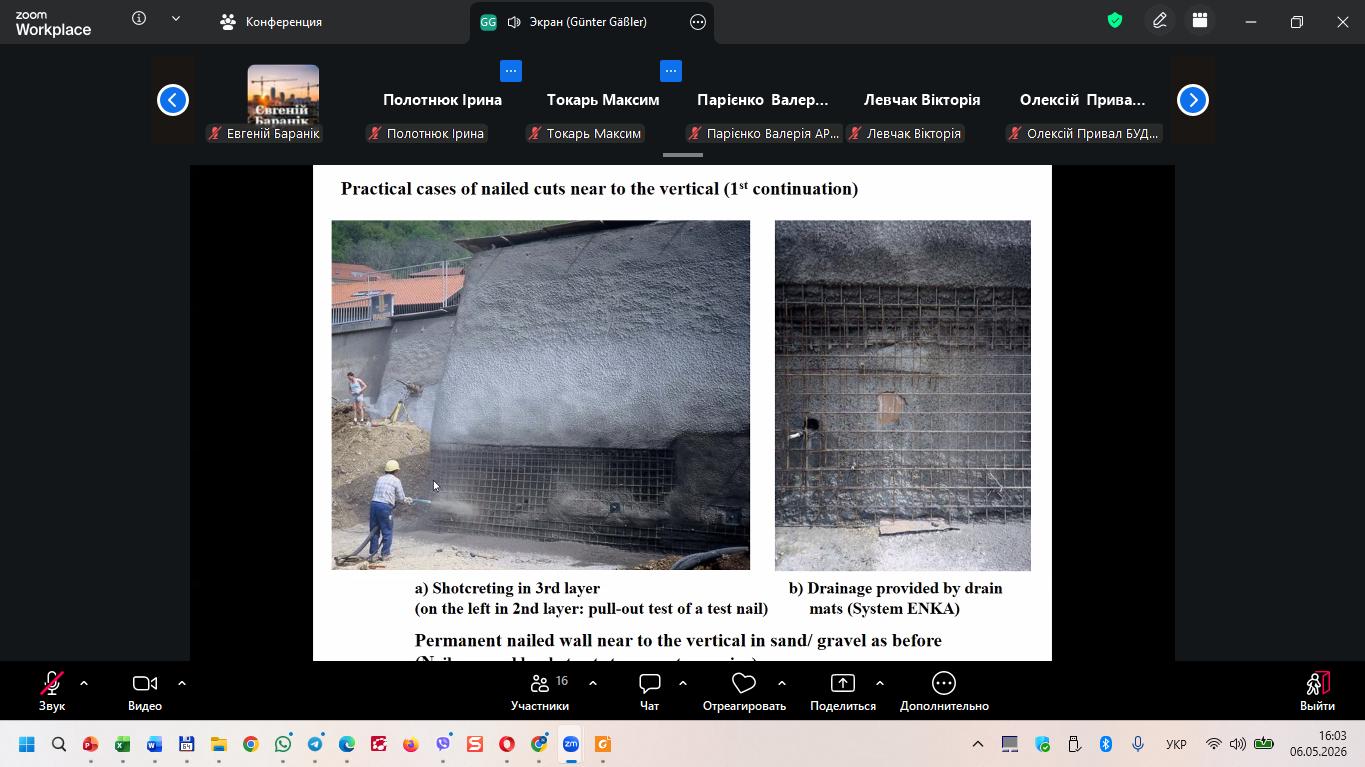

Важливим елементом системи є облицювання, яке найчастіше виконується з торкрет-бетону. Його функція полягає у запобіганні локальним осипанням ґрунту, забезпеченні рівномірного розподілу навантаження між армуючими елементами та підтриманні цілісності всієї конструкції. Таким чином, ефективність системи забезпечується комплексною взаємодією трьох компонентів: ґрунту, цвяхів і облицювання.

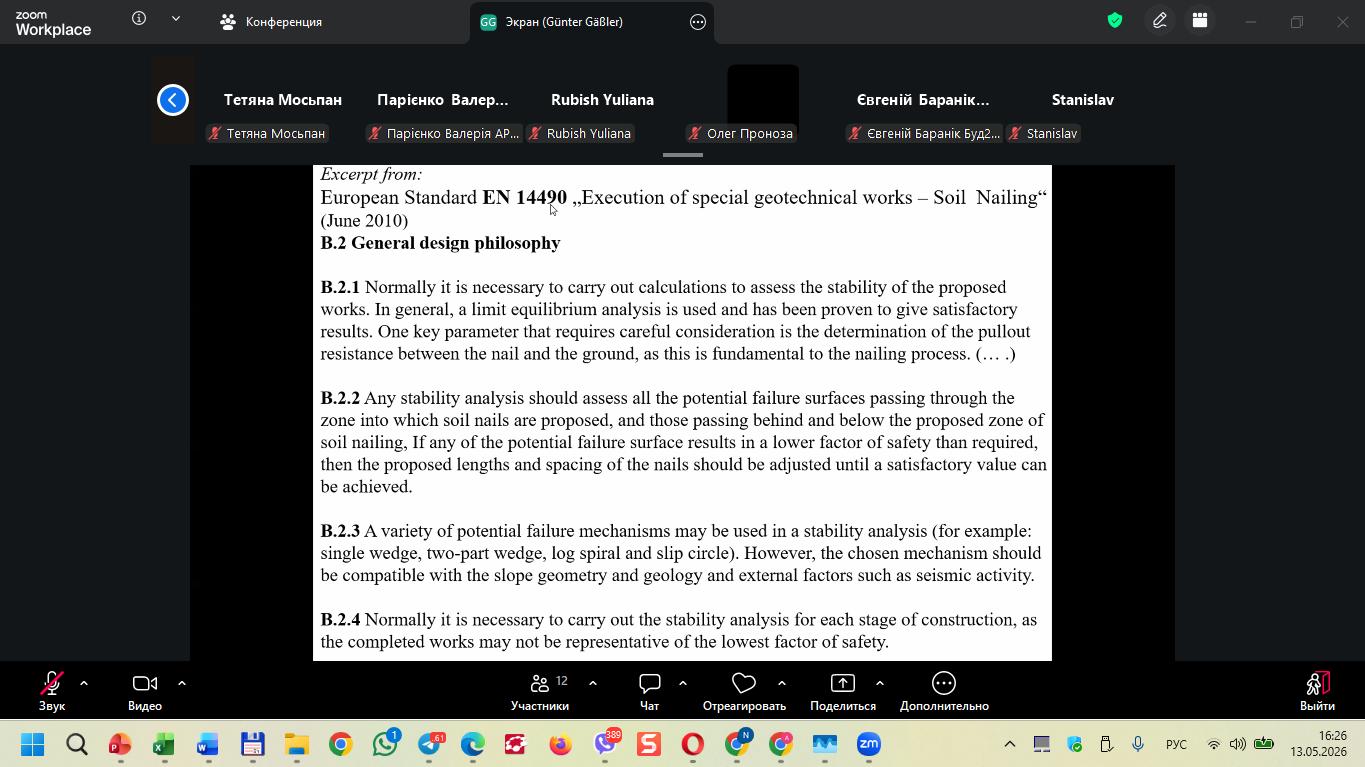

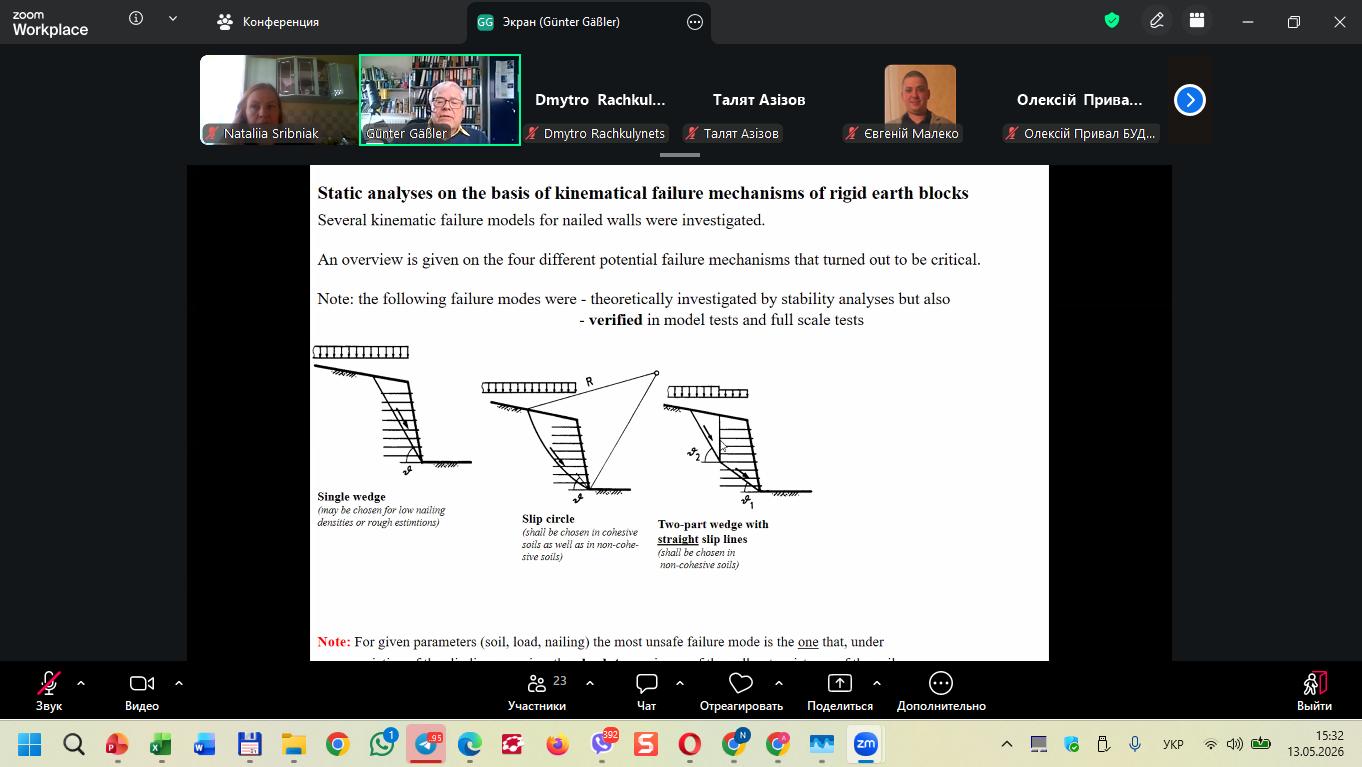

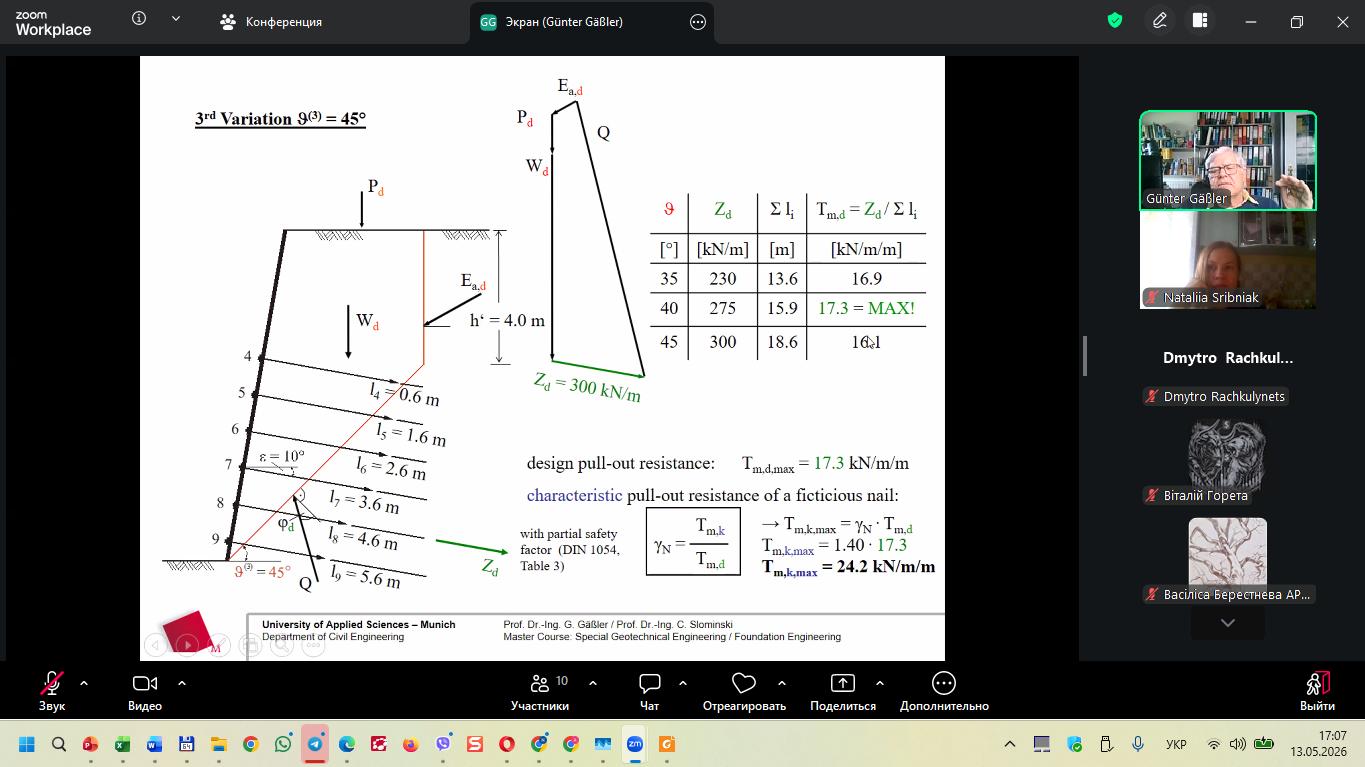

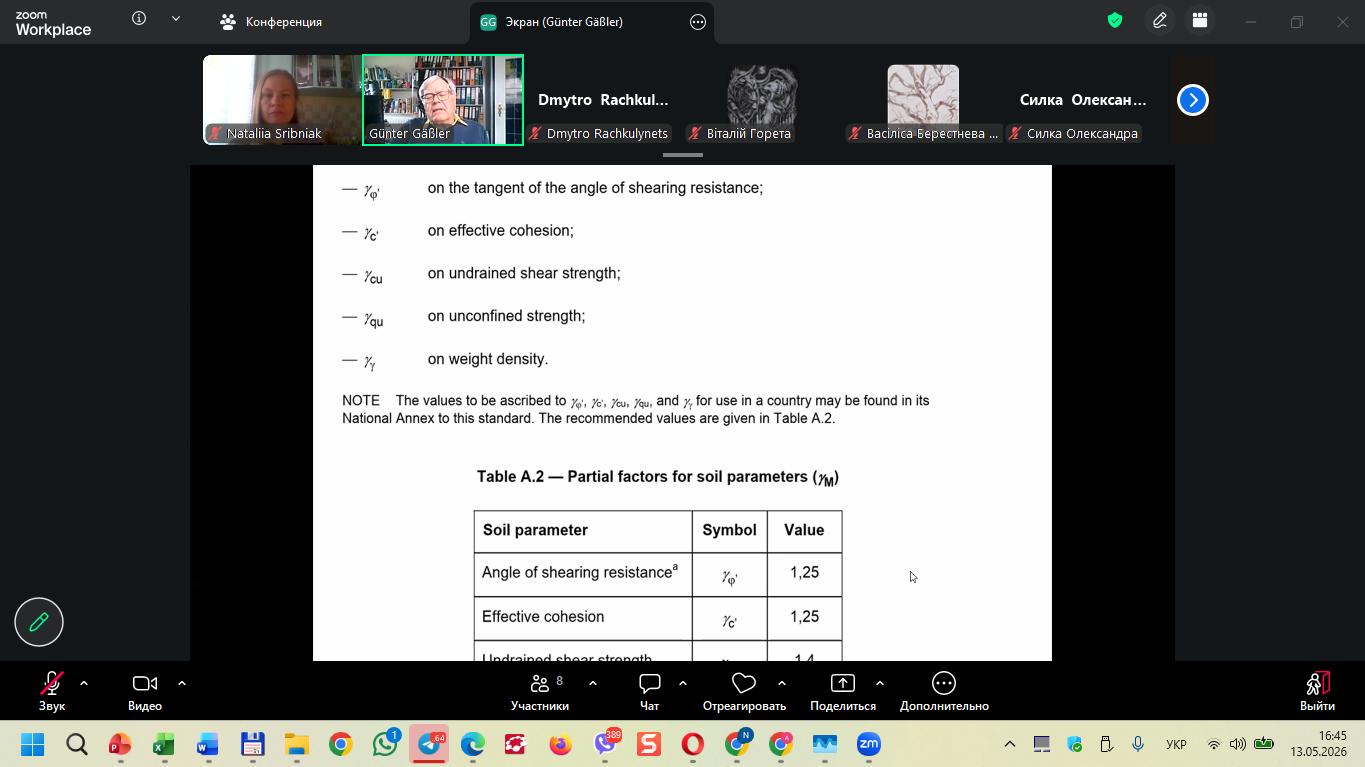

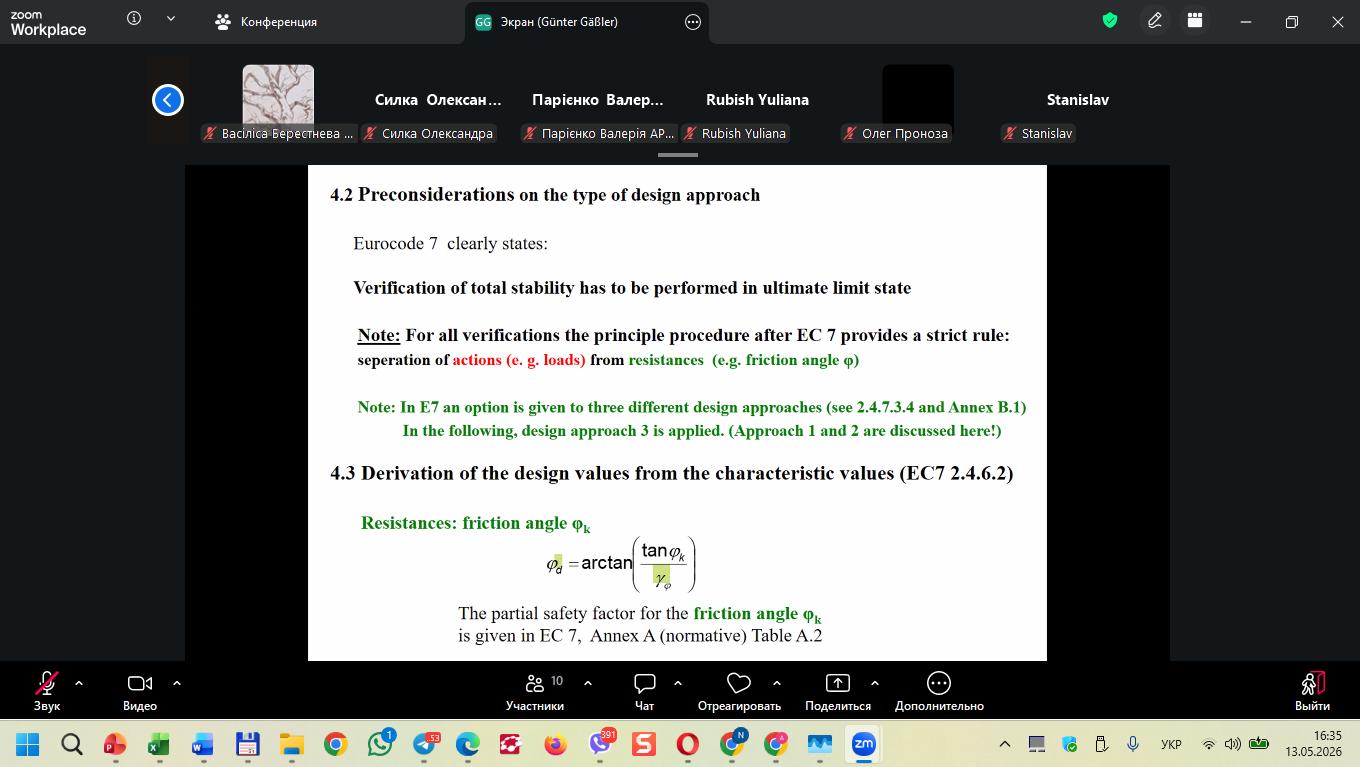

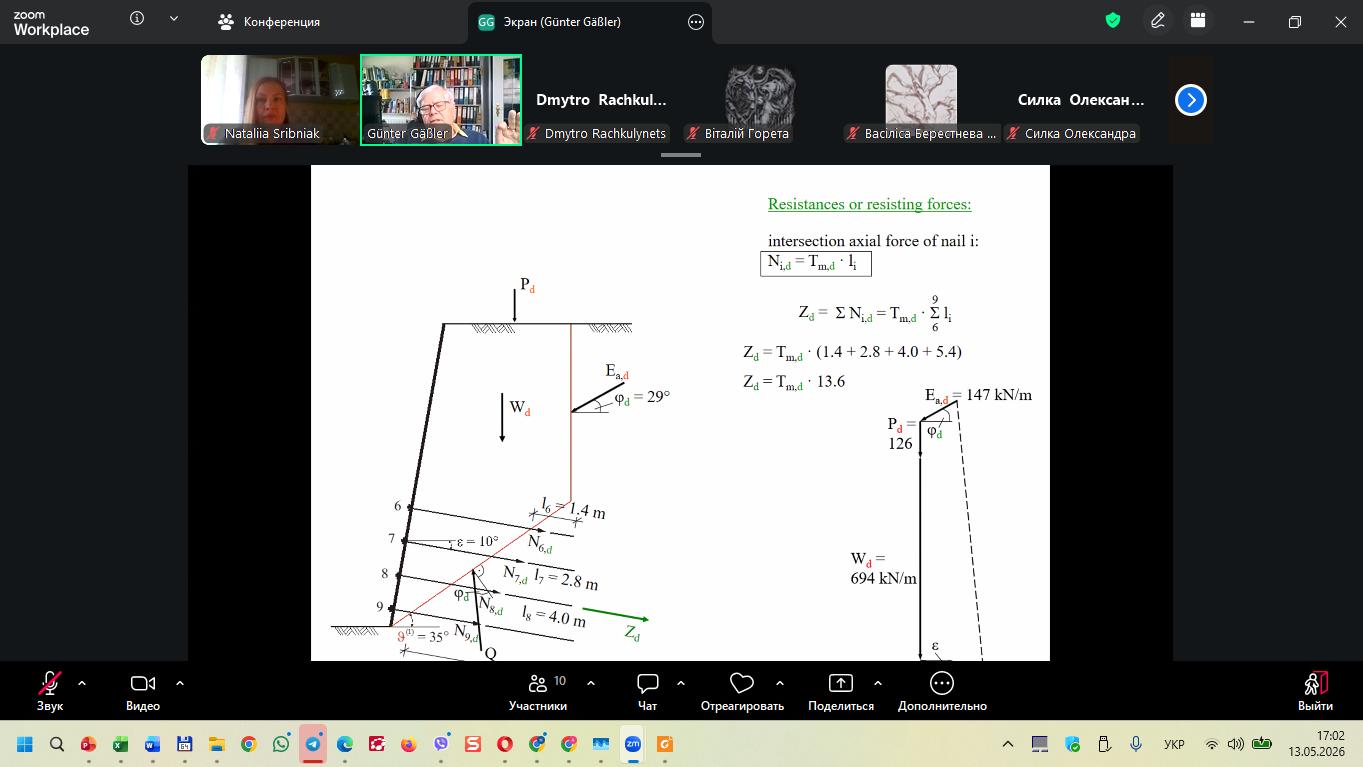

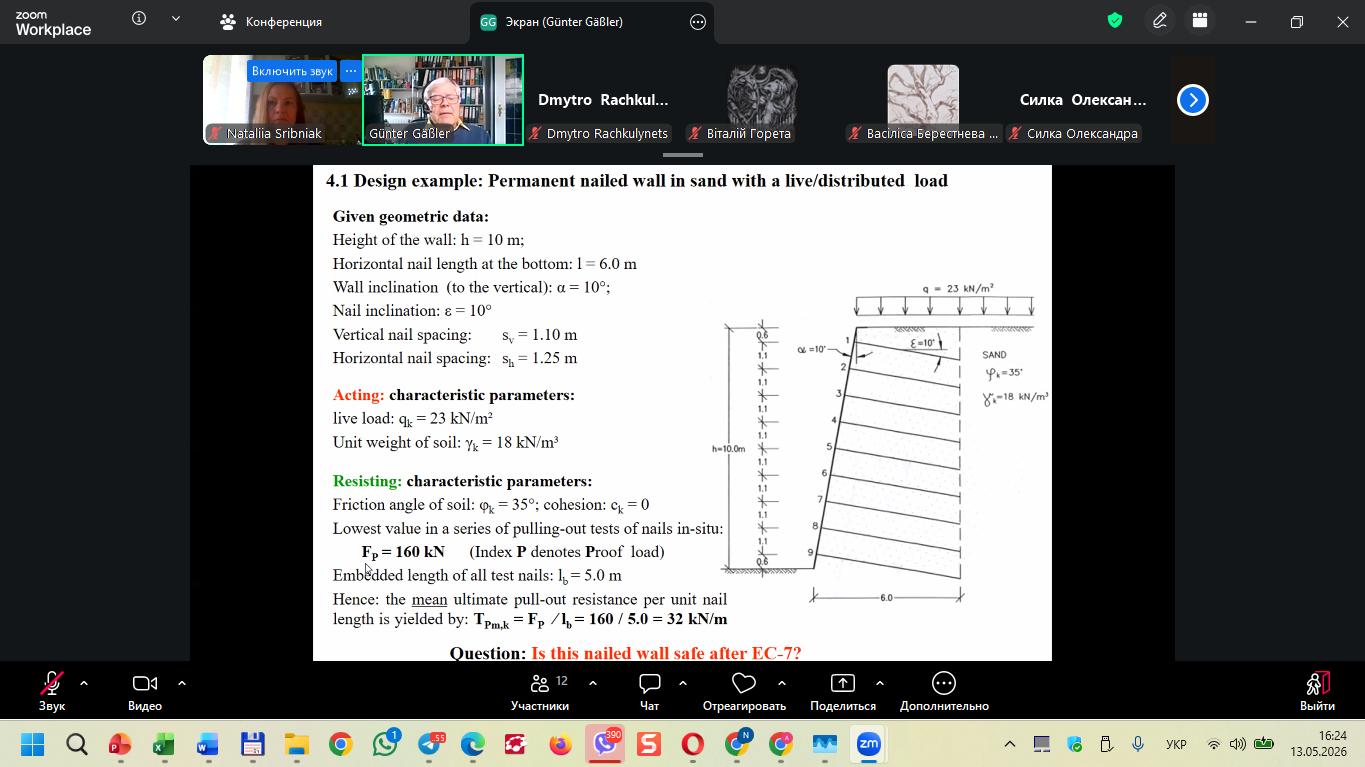

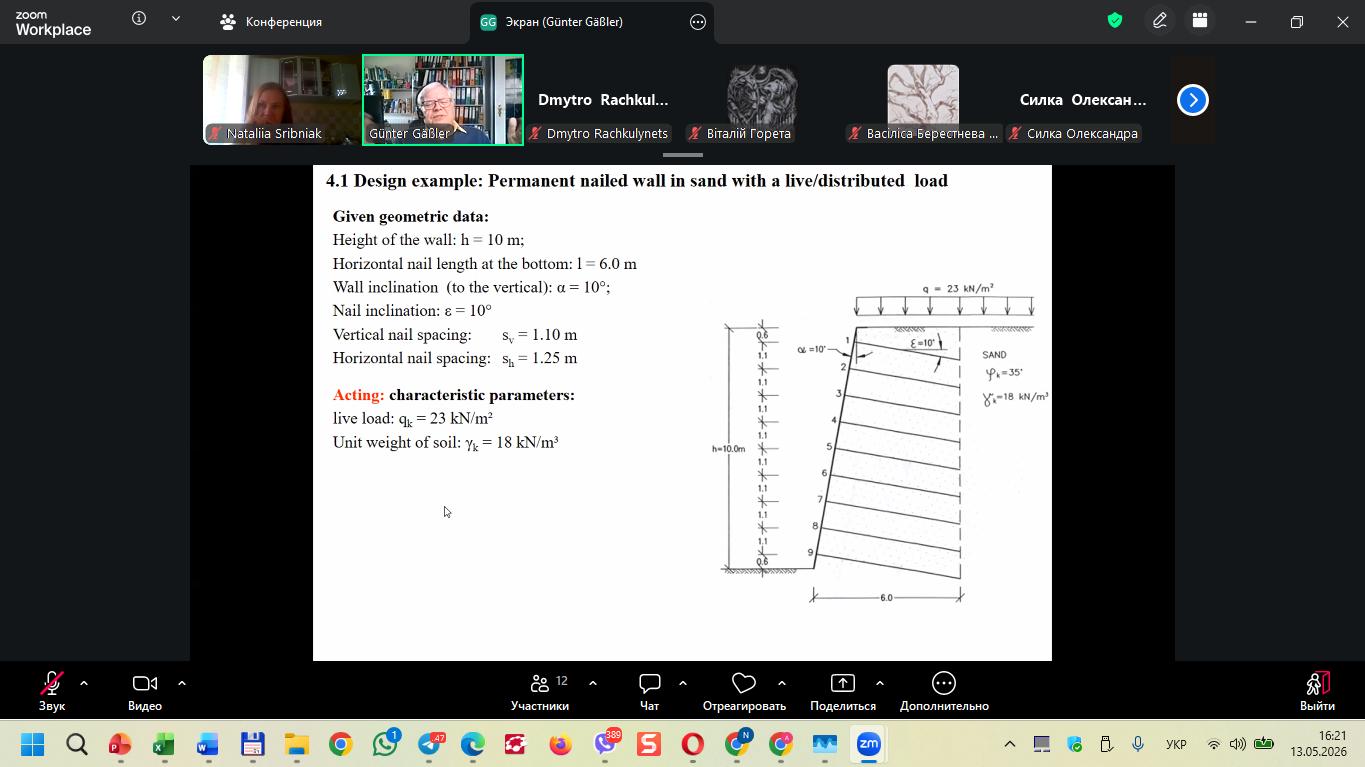

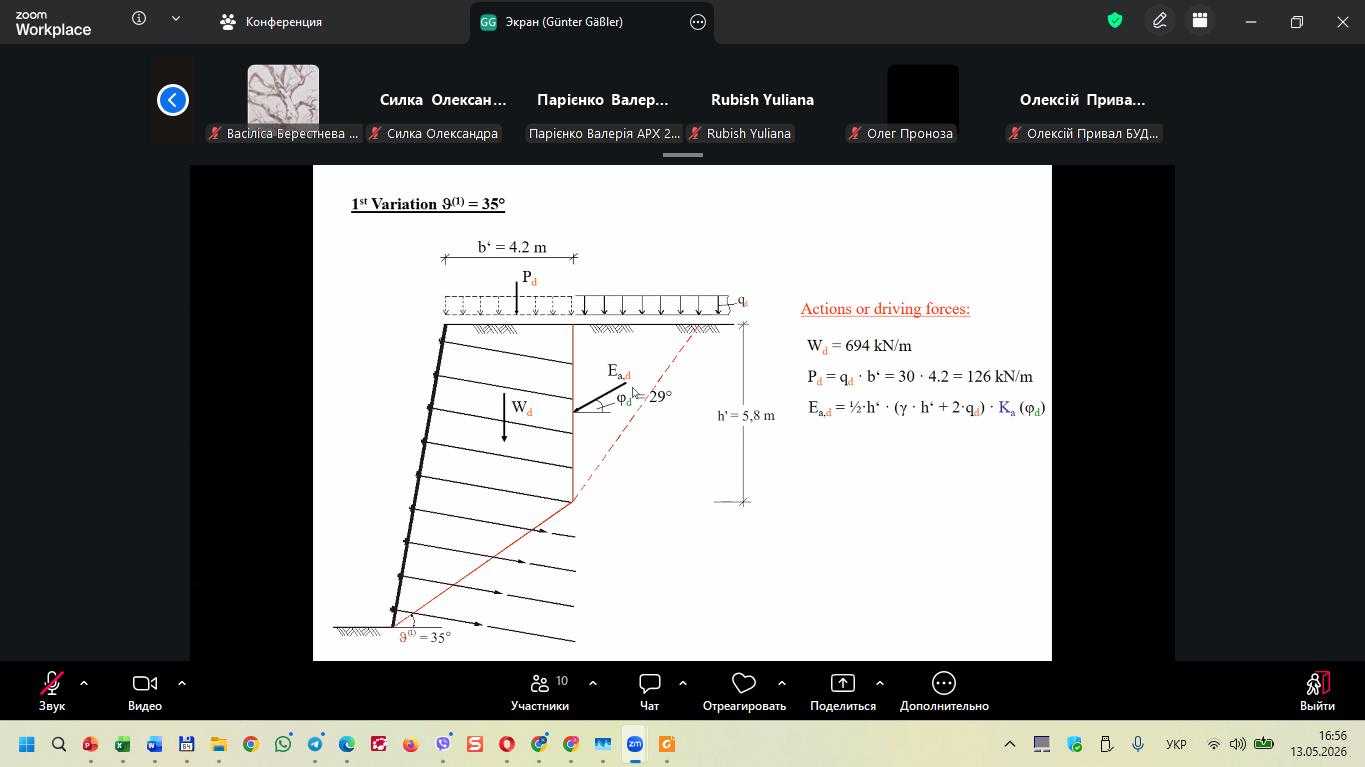

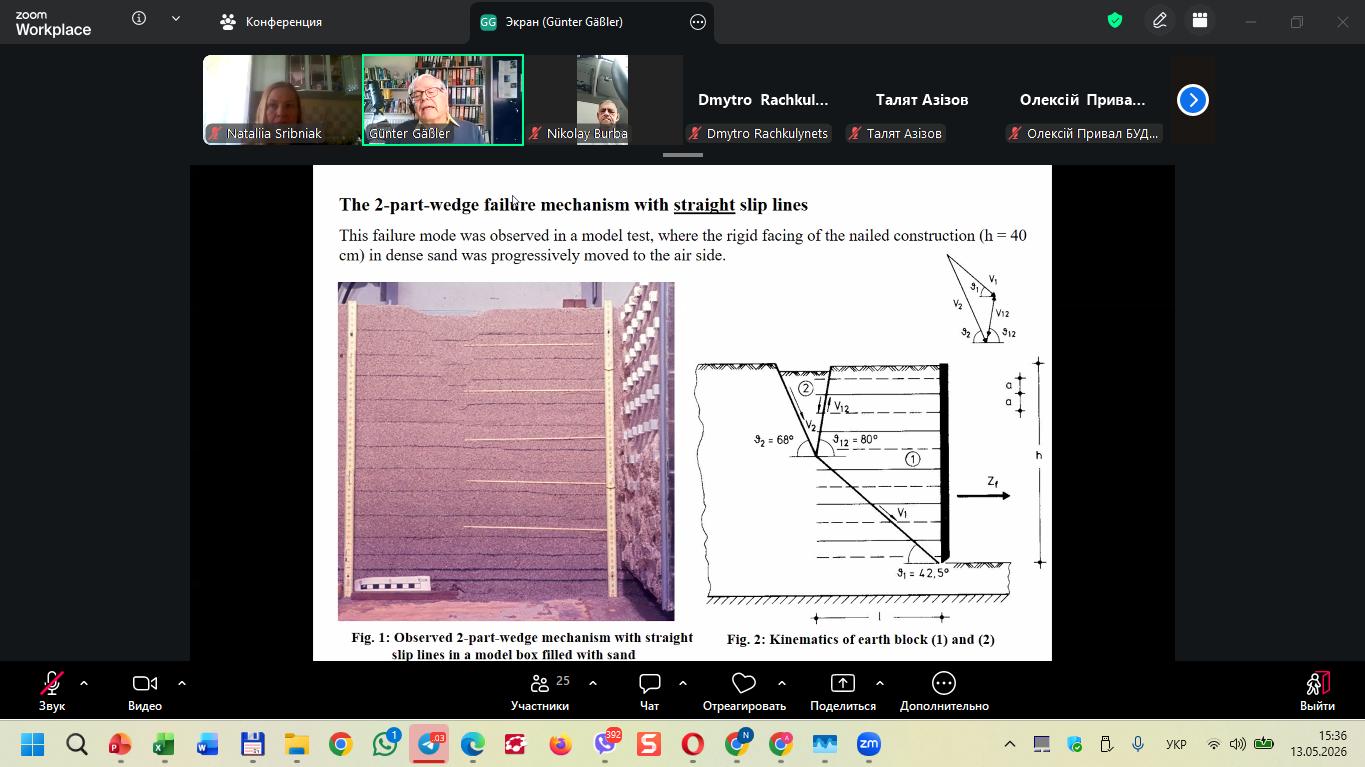

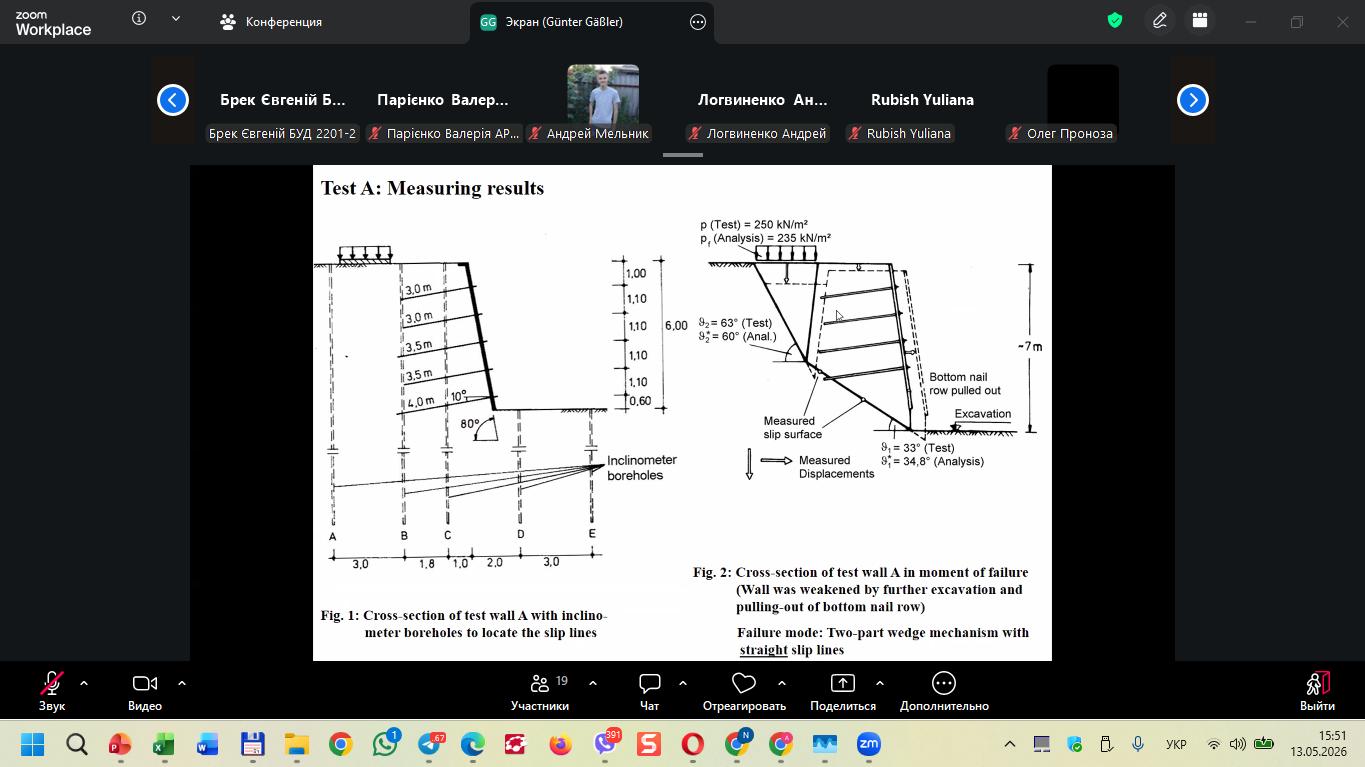

Розрахунок системи soil nailing базується на принципах граничних станів. Перевіряється як несуча здатність конструкції при можливому руйнуванні (Ultimate Limit State), так і її деформаційна придатність в умовах експлуатації (Serviceability Limit State). При проєктуванні враховують довжину та крок армуючих елементів, характеристики ґрунту, міцність зчеплення між ґрунтом, цементною ін’єкцією та сталлю, а також вплив дренажу і порового тиску води. Розрахунки виконують методами граничної рівноваги з перевіркою внутрішньої та зовнішньої стійкості системи.

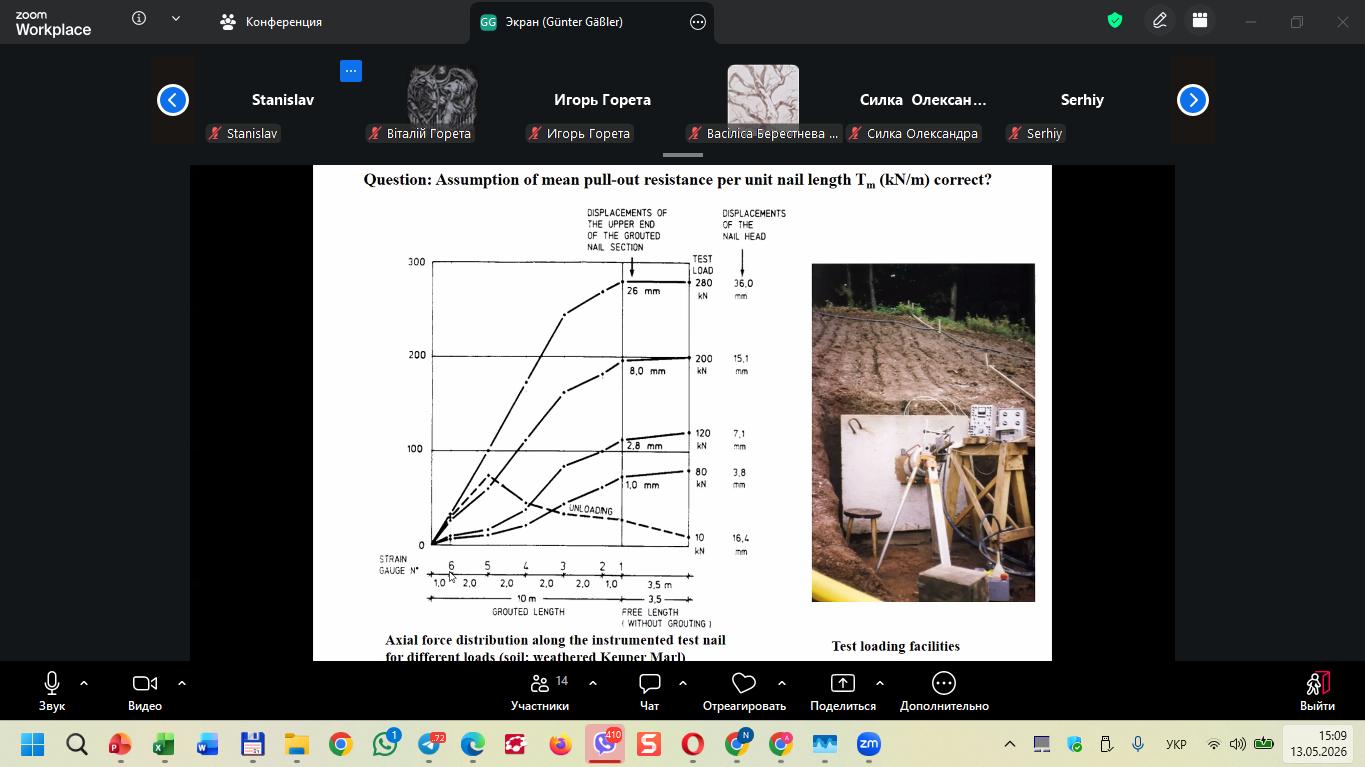

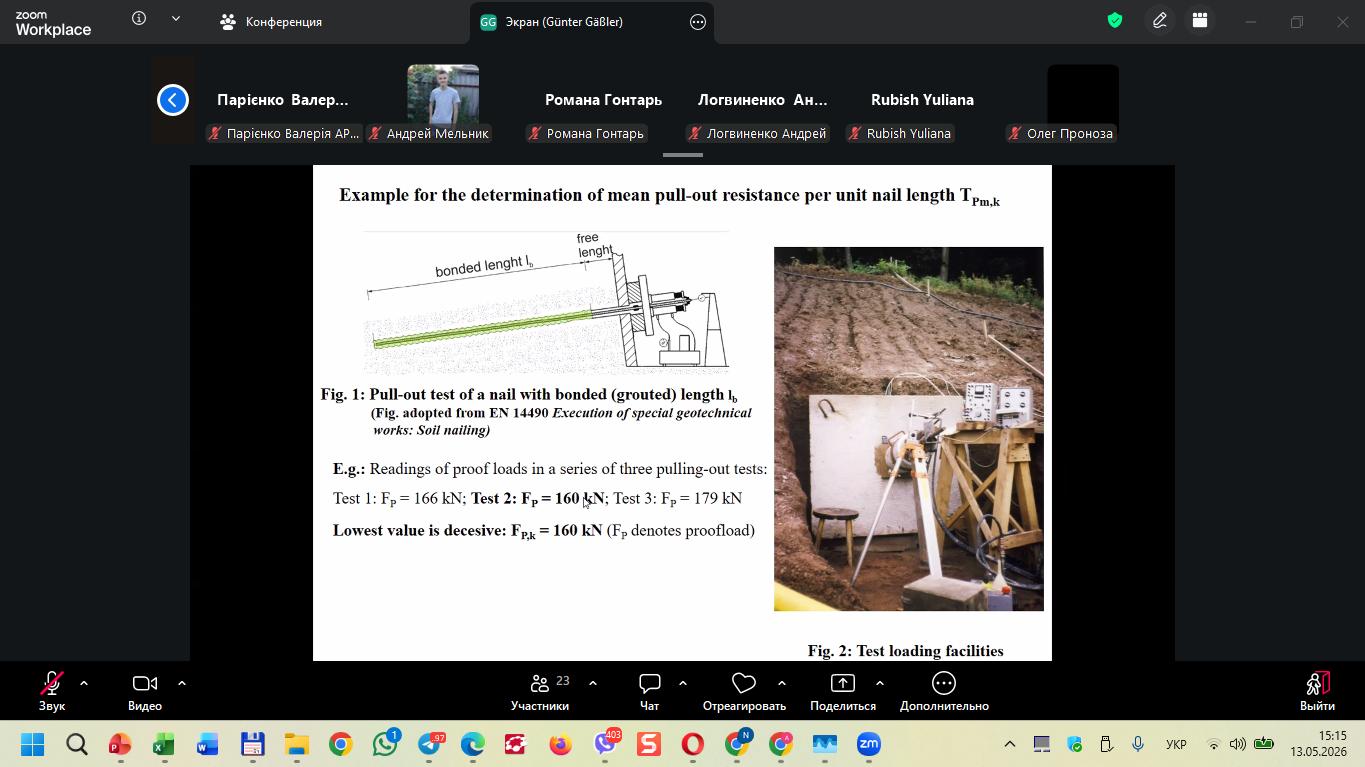

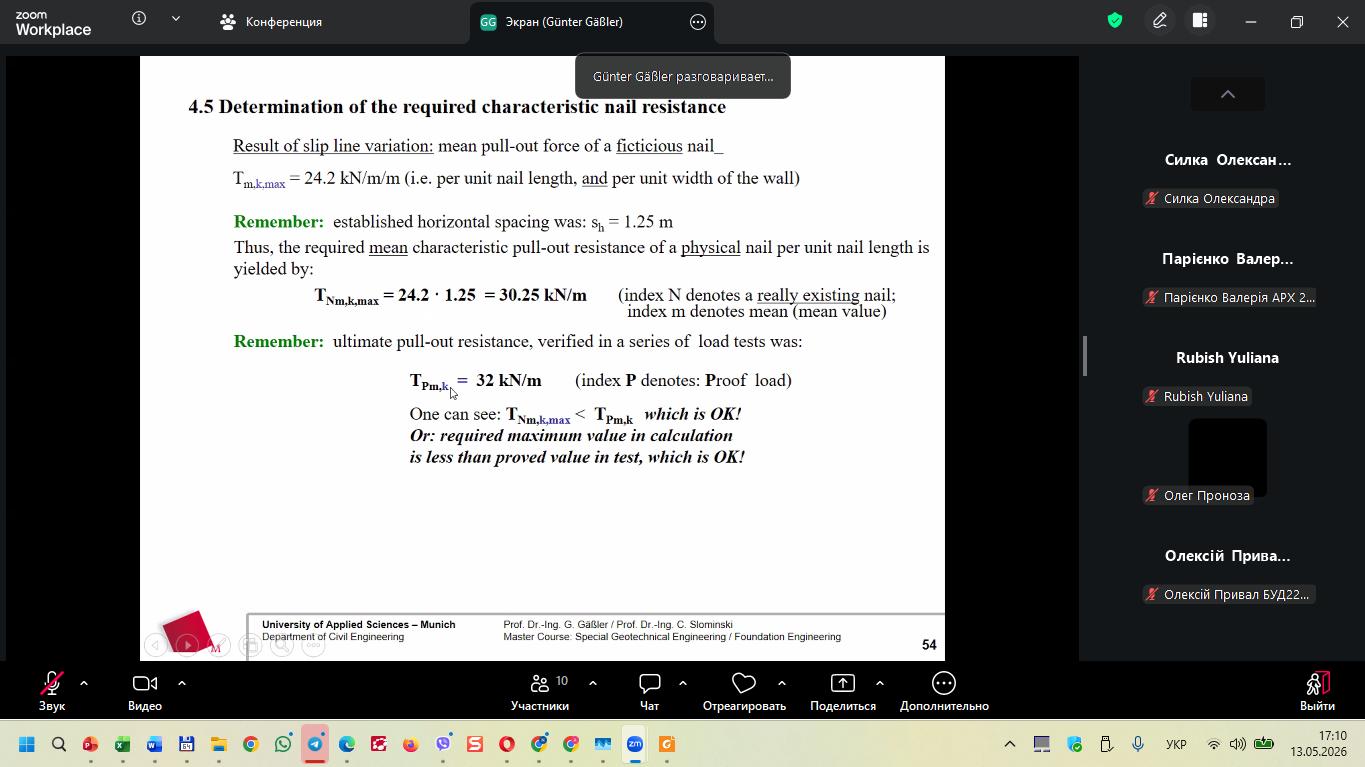

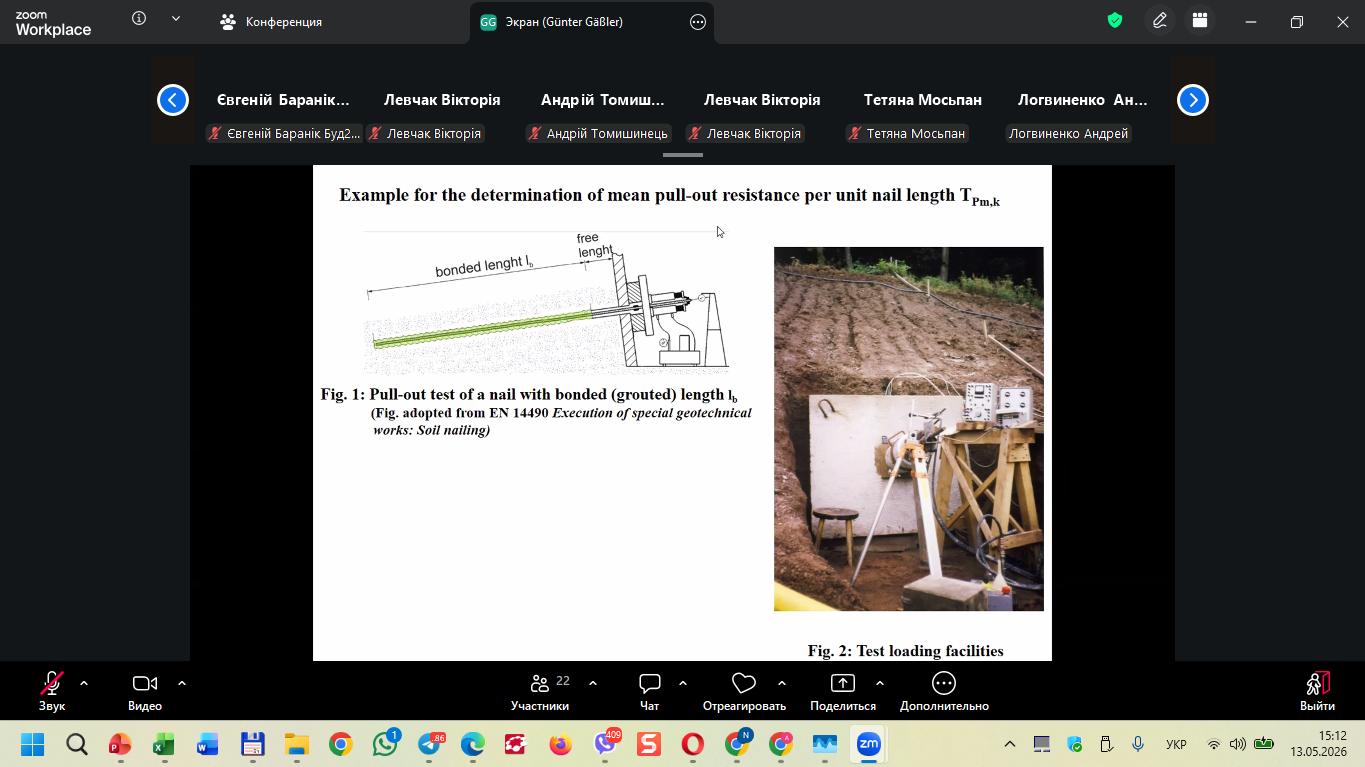

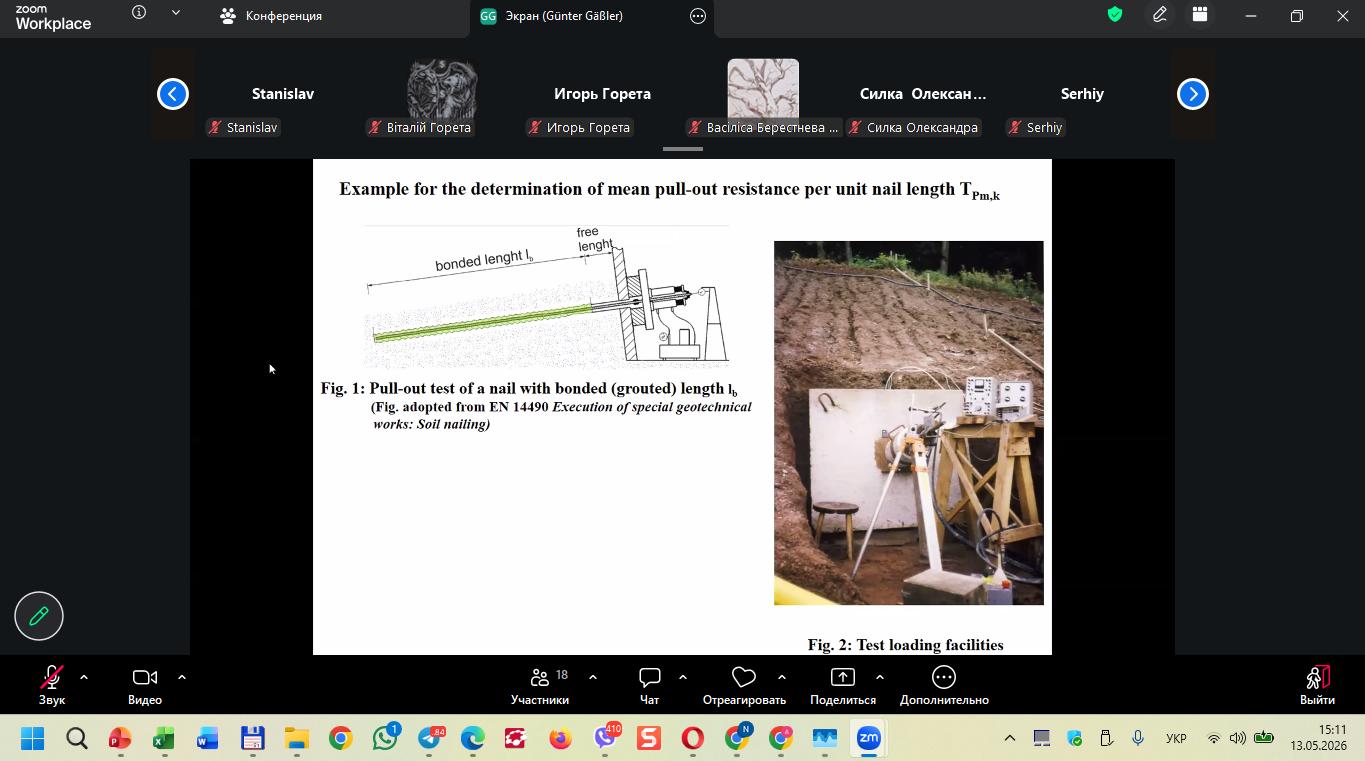

Особливе значення має взаємодія між ґрунтом і цвяхами. Передача навантаження відбувається через адгезію та сили зчеплення, завдяки чому формується опір витягуванню армуючих елементів. Саме тому якість цементної ін’єкції та забезпечення надійного контакту між компонентами системи є одним із головних чинників її довговічності та безпеки.

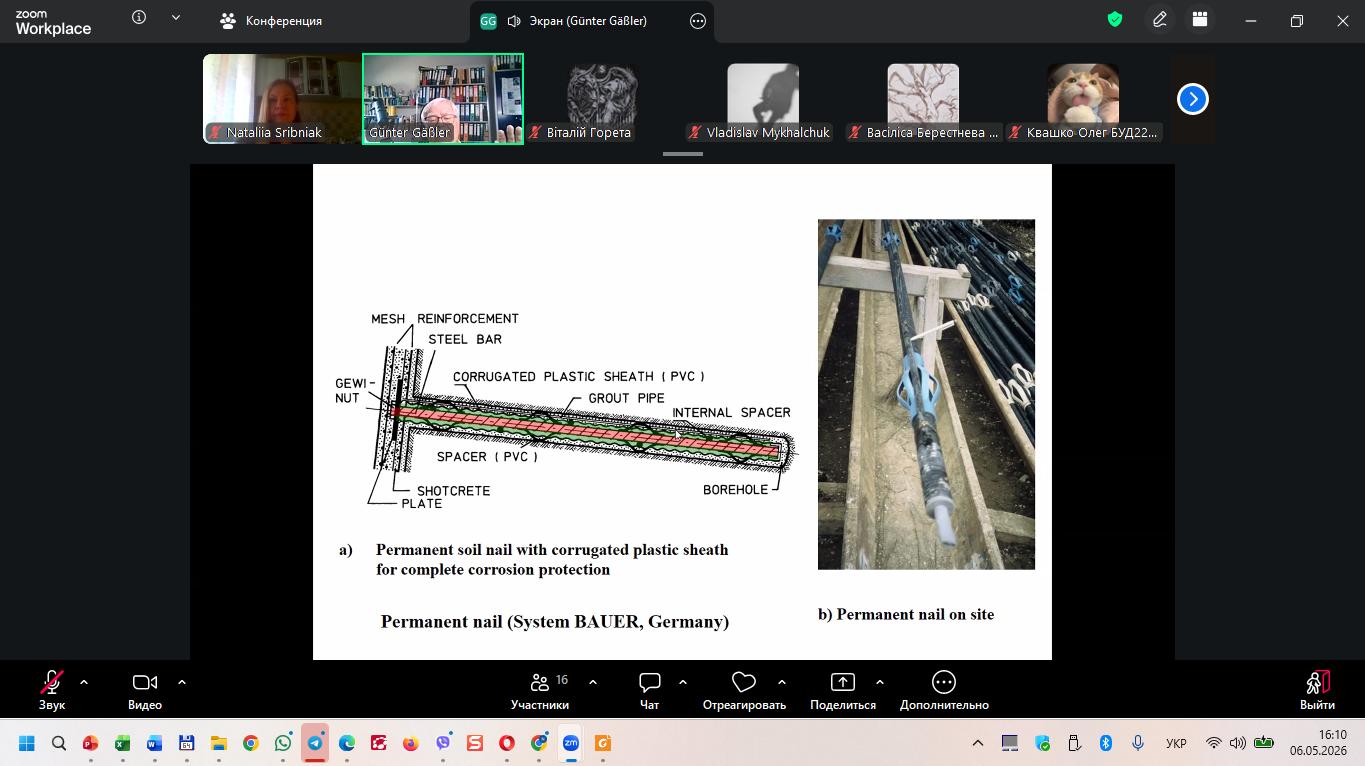

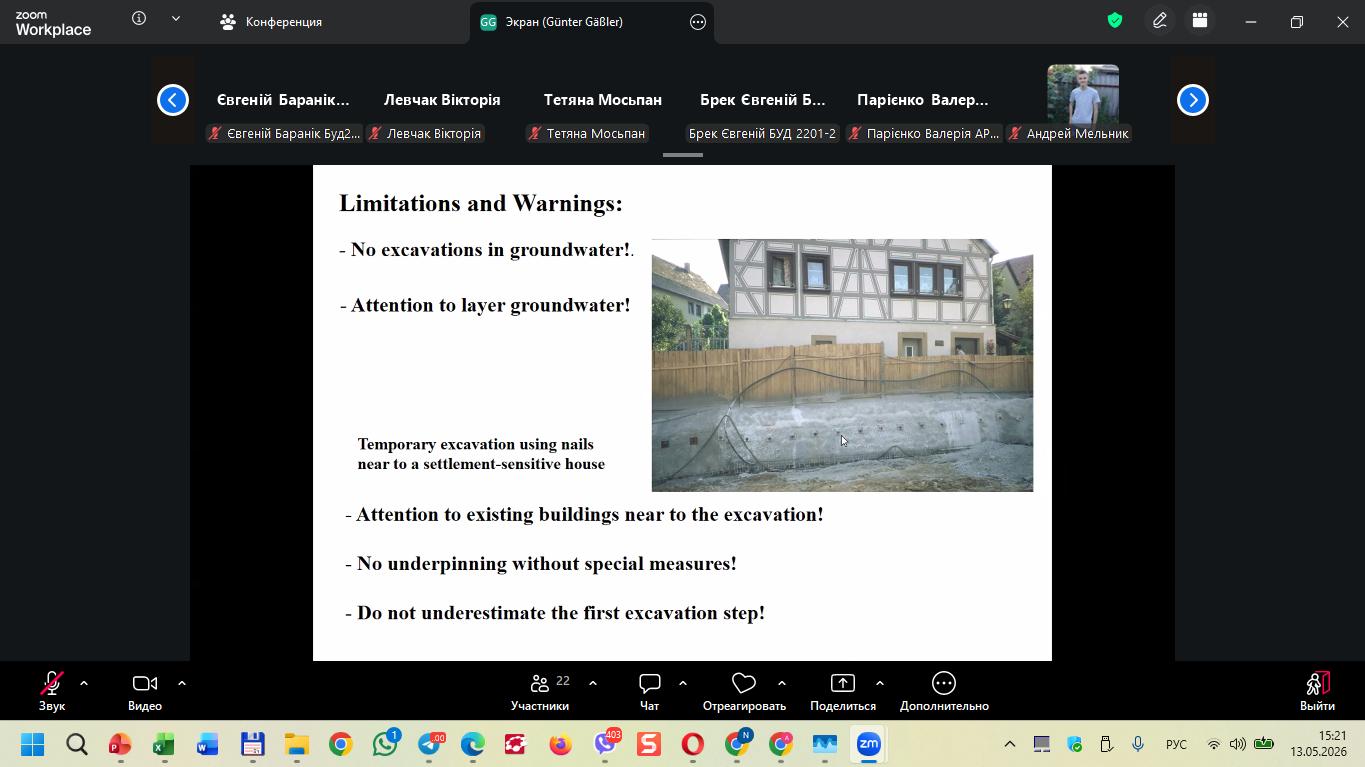

У німецькій школі проєктування значна увага приділяється питанням дренажу та захисту конструкцій від корозії. Наявність ефективної системи водовідведення дозволяє уникнути накопичення порового тиску, який може суттєво знизити стійкість масиву. Для постійних конструкцій обов’язково передбачають антикорозійний захист сталевих елементів, що забезпечує їхню тривалу експлуатацію.

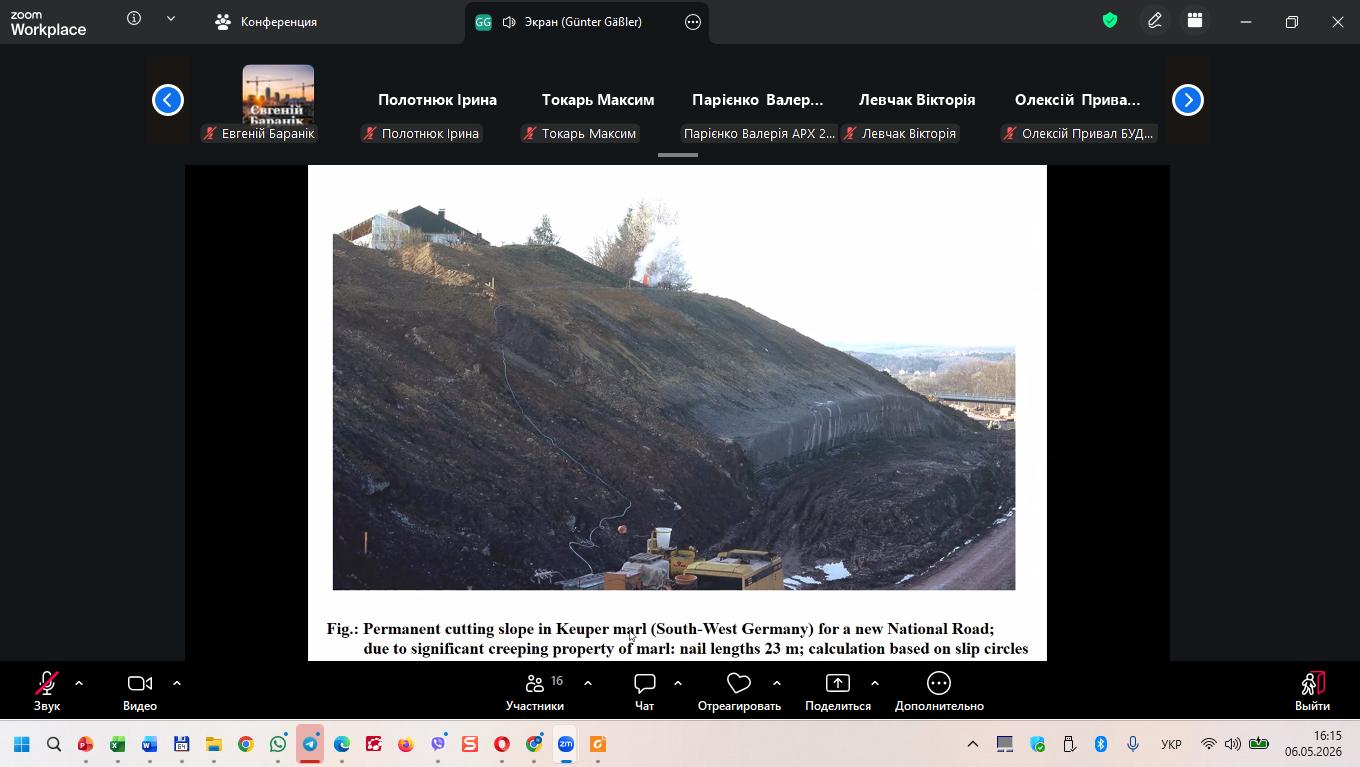

Однією з головних переваг методу є концепція мінімального втручання в природний ґрунтовий масив. Існуючий ґрунт використовується як основний несучий елемент, що дозволяє мінімізувати обсяги земляних робіт та уникнути будівництва масивних підпірних споруд. Завдяки цьому метод soil nailing є економічно ефективним, технологічно гнучким і придатним для складних інженерно-геологічних умов.

Отримані знання та практичні приклади, представлені професором Гюнтером Геслером, дали студентам можливість ознайомитися з сучасними європейськими підходами до підсилення ґрунтів і проєктування геотехнічних конструкцій. Проведені лекції стали цінним досвідом міжнародної академічної співпраці та сприяли поглибленню професійних компетентностей майбутніх інженерів-будівельників. Сподіваємось, що подібні зустрічі й надалі розширюватимуть наукові та практичні горизонти студентів ФБТ.
